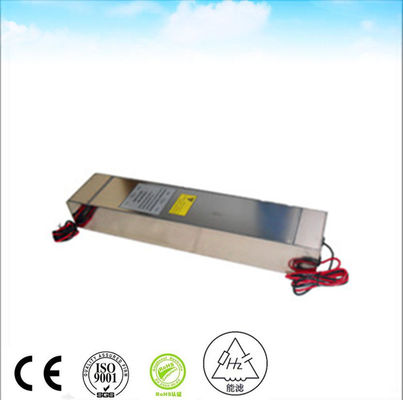

250VAC 16A EMS-Energienetzfilter-HF-Abschirmung
Wie tut ein Input Entstörfilter Arbeit?
Die meiste Elektronik enthält einen Entstörfilter, entweder als unterschiedliches Gerät, oder eingebettet in den Leiterplatten. Seine Funktion ist, elektronische Hochfrequenzgeräusche zu verringern, die möglicherweise Störung mit anderen Geräten verursachen. Regelnde Standards existieren in den meisten Ländern, die die Menge von Geräuschen begrenzen, die ausstrahlte kann.
EMS oder elektromagnetische Störung, wird als unerwünschte elektrische Signale definiert und kann in Form von den geleiteten oder ausgestrahlten Emissionen sein. Geleitete EMS ist, wo die Geräusche entlang die elektrischen Leiter reisen und ausgestrahlte EMS ist, wo die Geräusche durch die Luft als Magnetfelder oder Radiowellen reisen.
EMS wird von der Schaltung von elektrischem gegenwärtigem erzeugt und kommt von einer Vielzahl von Quellen einschließlich elektronische Stromversorgung. Stromversorgung wandelt eine Eingangsspannung in die regulierten und lokalisierten (in den meisten Fällen) Gleichspannungen, um einen Wirt von elektronischen Bauelementen laufen zu lassen um. Diese Umwandlung wird an den Kurzwellen durchgeführt, die von einigen kHz bis zu mehr als ein MHZ reichen. LED-Beleuchtung, Computer, Lokführer, DC-alle Relais und Ladegeräte beruhen auf Stromversorgung, um zu funktionieren.
Ein Entstörfilter für eine Stromversorgung besteht normalerweise aus passiven Komponenten, einschließlich die Kondensatoren und Induktoren, zusammen angeschlossen, um LC-Stromkreise zu bilden. Die Induktoren lassen DC oder Niederfrequenzstrom durch überschreiten, beim Blockieren der schädlichen unerwünschten Hochfrequenzstrom. Die Kondensatoren liefern einen niedrigen Widerstandweg, um das hochfrequente Geräusch weg von dem Input des Filters, entweder zurück in die Stromversorgung oder in die Erdleitung umzuleiten.
Zusätzlich zur Unterstützung, EMS-Regelungen zu treffen, muss der Filter Sicherheitsnormen auch entsprechen. Der Induktortemperaturanstieg wird gemessen und für Netzeinspeisung, wird der minimale elektrische Abstand zwischen Linie, die neutrale Person und der Boden gesteuert. Dieses verringert die Feuergefahr und den elektrischen Schock. Die Kondensatoren sind auch einzeln bestätigte Sicherheit, die abhängig von ihrer Position im Stromkreis. Spezielle „x-“ Kondensatoren müssen über den Inputanschlüssen und „y-“ Kondensatoren vom Wechselstrom-Stromkreis benutzt werden, um zu reiben.
NENNSPANNUNG | 250 VAC | ||
NENNSTROM | 30 A | ||
BETRIEBSfrequenz | 50 60 Hz | ||
Spannungsabfall | Kleiner als 1V | ||
Überlastung | 140% des Nennstroms für 15 Minuten | ||
Klirren | Weniger als 2% @ voller Nennstrom | ||
Durchsickern gegenwärtig | ≤ 0.2A@380/230VAC und 50Hz | ||
Dielektrische Stoßspannung | 1000VDC (Phasen) 1000VDC (zu umkleiden Linie) | ||
DC-Isolationswiderstand | Gemäß MIL-STD-202 der Methode 202 | ||
Terminalstärke | Gemäß MIL-STD-202 der Methode 211 | ||
Temperaturanstieg | Gemäß MIL-F-15733 | ||
Einfügungsdämpfung | ≥ 100dB@14K-40GHz gemäß MIL-STD-220A, unter Lasts-Bedingung | ||
Klimaklassifikation | 25/070/21 |
