250VAC 16A 25A Kondensator Emi Durchlauffilter Anti-Interferenzfilter
-
Hervorheben
16a Entstörfilter
,Kondensator-Wassertank Emi Filter
,Entstörfilter 16amp
-
TypEMI Filter
-
ÜbertragungsfunktionFlachpass
-
Art der PackungWährend des Lochs
-
Nominale Mittelfrequenz50/60HZ
-
Bandbreite 3db4K
-
Einfügungsdämpfung100dB
-
Eingangsimpedanz50ohm
-
Sperrdämpfung70–100 dB
-
Nennspannung250VAC
-
Nennstrom16A
-
ZEILENNUMMER1
-
AnwendungHF-Abschirmung
-
Prüfspannung1000VDC
-
Resultionswiderstand1000M Ohm @ 500VDC
-
Abschirmung wirksam100 dB @ 14K-10GHz
-
HafenChangzhou Shanghai Hangzhou oder andere
-
HerkunftsortJiangsu, China
-
MarkennameNenglv
-
ZertifizierungCE RoHS
-
ModellnummerHZ-16FTC2
-
Min Bestellmenge50 - 299 Stücke
-
Preis$25.00
-
Verpackung Informationen100 PC in einem Kasten und in Bruttomasse ist ungefähr 10 Kilogramm
-
Versorgungsmaterial-Fähigkeit1000-teilig/Stücke pro Woche

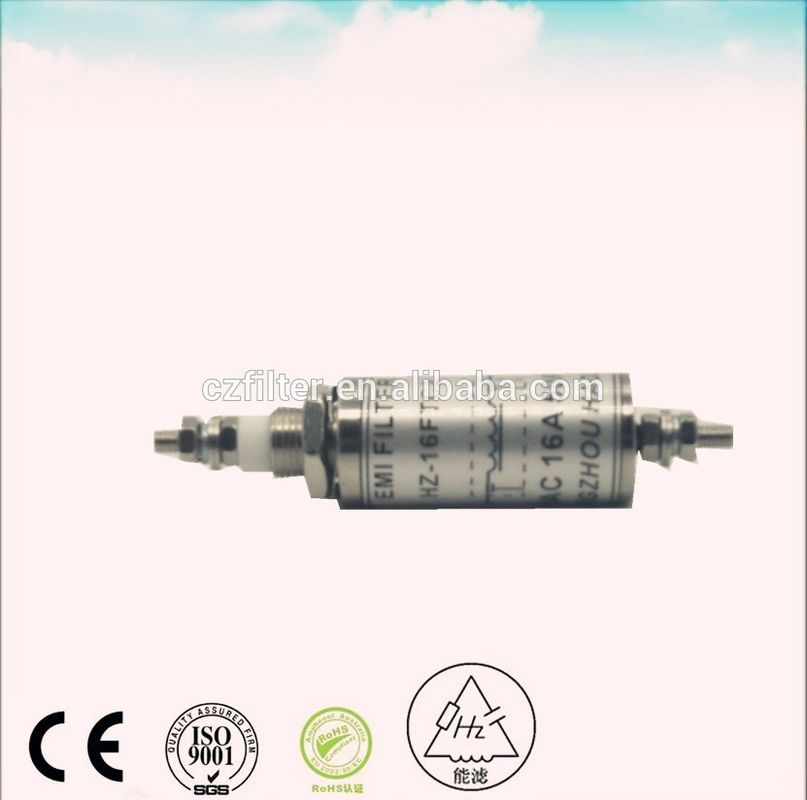

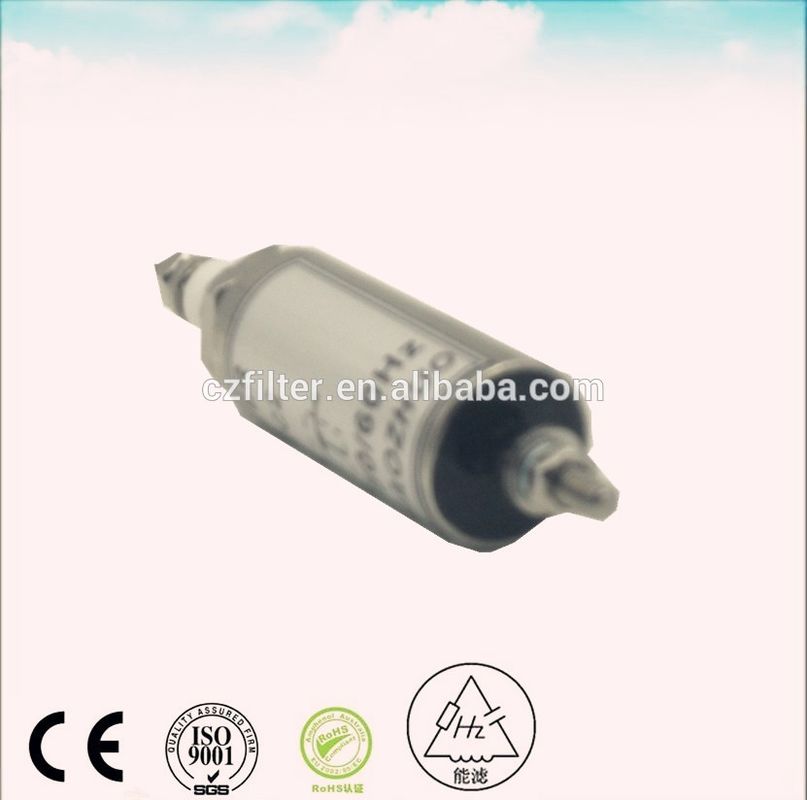

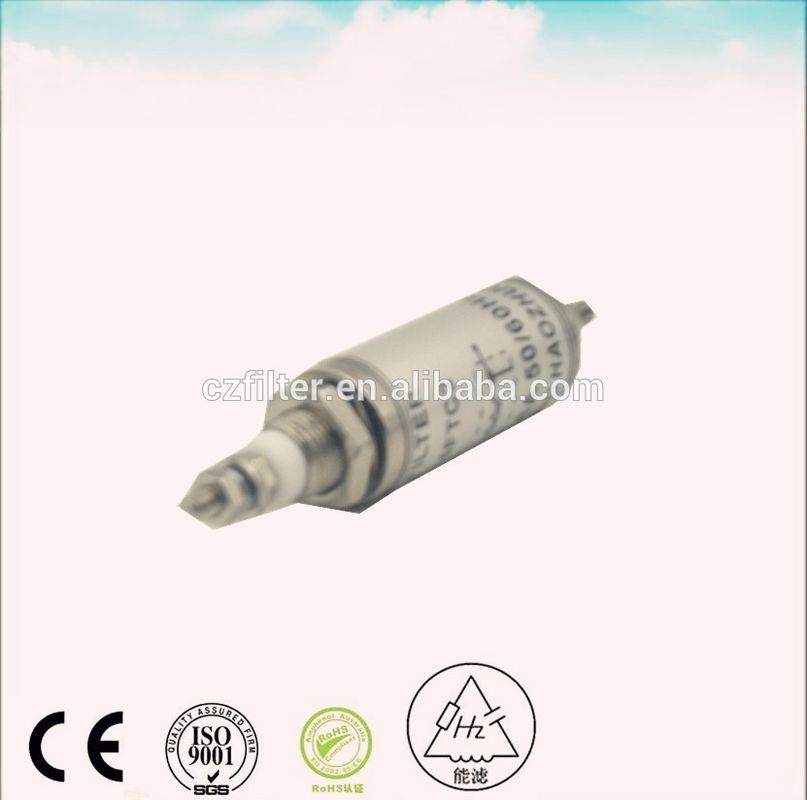

250VAC 16A 25A Kondensator Emi Durchlauffilter Anti-Interferenzfilter
250VAC 16A Durchfluss-EMI-Filter für die Anechoikkammer
Technische Spezifikation
- Nennspannung: 250 VAC/600 VDC
- Nennstrom: 1A-300A
- Betriebsfrequenz: 50/60 Hz
- Temperaturbereich: 40/085/56
|
Produktbezeichnung
|
EMI-Filter
|
|
Betriebsstrom
|
16A
|
|
Nennspannung
|
115/250V Wechselstrom
|
|
Stromleitungsfrequenz
|
50/60 Hz
|
|
Das Nettogewicht/Stück
|
197.5 g/Stück
|
|
Betriebstemperatur
|
-25°C bis 85°C
|
|
Druckprüfung
|
Anleitung zur Bodenleitung: 2250 V Gleichstrom
|
|
Linie zu Linie:1450V Gleichstrom
|
|
|
Max.Leckstrom (Ausströmung)
|
Linie zur Bodenleitung: 115V AC 60HZ 0,25mA
|
|
Linie zur Bodenleitung: 250V AC 50HZ 0,45mA
|
|
|
Entwurfsreferenznorm
|
CSA222NO.1986,IEC/EN 60939
|
Produktmerkmale
- Der Wechselstromdurchflussfilter bietet einen hohen Einsatzverlust über ein Frequenzband von einigen Zehntausenden KHz bis zum GHz-Bereich.
- Kolumnenförmig/Zylindrisch/Zylindrisch, klein, einfach zu installieren
- hohe Zuverlässigkeit, viel breiter Betriebsfrequenzbereich von KHz bis 10GHz
- Durch die Schotte
C- und Pi-Schaltkreis, Nennspannung 250 VAC, maximaler Betriebsstrom 300 Ampere.
- Benutzerdefiniertes Design akzeptabel
Merkmal:
1) RoHS, REACH, CE zugelassen!
2) Erhältlich in der RF-Komponenten weit verbreitet!
3. Ein individuelles Design ist erhältlich!
4) Zertifizierung: ISO9001:2008,ISO14001:2004, ISO18001:2007
| Filter | Nennstrom ((A) | Nennspannung ((V) | Leckstrom ((mA) | Kapazität ((μF) | Prüfspannung1min ((VDC) |
| 16-M4 | 16 | 250 | 4.14 | 2 mal 0.022 | 2250 |
| 63-M6 | 63 | 250 | 88.5 | 2 mal 0.47 | 2250 |
| 100-M8 | 100 | 250 | 564 | Zwei mal drei.0 | 2120 |
| 100-M8 | 100 | 250 | 564 | Zwei mal drei.0 | 2200 |
| 250-M12 | 250 | 250 | 157 | Zwei mal eins.0 | 2250 |
| 30-M5 | 30 | 600 | - | 2 mal 0.018 | 2500 |
| 50 M6 | 50 | 200 | - | 0.22 | 720 |
| 65-M6 | 65 | 200 | - | 2 mal 4.7 | 1000 |
| 62-M6 | 65 | 250 | - | 2 mal 0.25 |
2250
|
Beschreibung des Produkts
Ø Beschreibung:
n Feedthrough-Kondensatoren bieten einen hohen Einsatzverlust über ein breites Frequenzband von
ein paar Zehntausend kHz bis zum GHz-Bereich
n Sehr geringe innere Serieninduktivität
n Sehr hohe Selbstresonanzfrequenz
n Selbstreifende Dielektrik
n Hohe Qualität und Zuverlässigkeit
n Schutz gegen Verdrehung
n Durchtrennungsbefestigung
n Auf Anfrage kundenspezifische oder doppelte Versionen
elektrischer Durchlauf-Low-Pass-Leitungfilter
ØTypische Anwendungen:
n Wechselstromleitungsfilter für 250 VAC-Stromleitungen
n Gleichstromleitungsfilter für 48VDC-Batterien
n Steigerung der System- und Informationssicherheit
n Stromversorgungen
n Schalt- und Mobilfunkgeräte
n Computerserver
n UPS-Stromversorgungen
n Medizinische Ausrüstung
n abgeschirmte Räume
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
