UP To 40GHz RF Shielding Box Emi Emc Anechoic Chamber RFi Protected

Bis zu 40 GHz HF-Schutzschachtel Emi Emc Anechoikkammer RFi geschützt

Produkte - HF-Schutzbox
  • Hervorheben

    Emi Emc Chamber

    ,

    Emi Test Chamber

    ,

    Testkammer EMS emc

  • Typ
    RC-Filter
  • Übertragungsfunktion
    Niedriger Durchgang
  • Art der Packung
    Oberflächenbefestigung
  • Nennzentrumsfrequenz
    50 Hz
  • Bandbreite 3db
    10 m
  • Einsetzungsverlust
    100dB
  • Eingangsimpedanz
    50 Ohm
  • Verstärkung des Stoppbandes
    100dB
  • Stromversorgung
    einphasig, dreiphasig oder Gleichstrom
  • Gebrauch
    EMV-Test
  • Raumgröße
    angepasst
  • Tür-Größe
    angepasst
  • Panel
    2 mm/3 mm Stahlplatte
  • Dämpfung
    14KHz-40GHz >=100dB
  • Verpackung
    Holzgehäuse
  • Lieferzeit
    2-3 Wochen für EMV-Tests, elektromagnetische Abschirmung, HF-Raum
  • Hafen
    Schanghai
  • Markenname
    haozhuo
  • Zertifizierung
    CE RoHS
  • Modellnummer
    H
  • Min Bestellmenge
    >=1 stellt ein
  • Preis
    $10,000.00
  • Verpackung Informationen
    Holzetui
  • Versorgungsmaterial-Fähigkeit
    1 Satz/Sätze pro Monat

Bis zu 40 GHz HF-Schutzschachtel Emi Emc Anechoikkammer RFi geschützt

  • UP To 40GHz RF Shielding Box Emi Emc Anechoic Chamber RFi Protected
  • UP To 40GHz RF Shielding Box Emi Emc Anechoic Chamber RFi Protected
  • UP To 40GHz RF Shielding Box Emi Emc Anechoic Chamber RFi Protected
  • UP To 40GHz RF Shielding Box Emi Emc Anechoic Chamber RFi Protected
  • UP To 40GHz RF Shielding Box Emi Emc Anechoic Chamber RFi Protected
  • UP To 40GHz RF Shielding Box Emi Emc Anechoic Chamber RFi Protected
Preis erhalten Kontakt

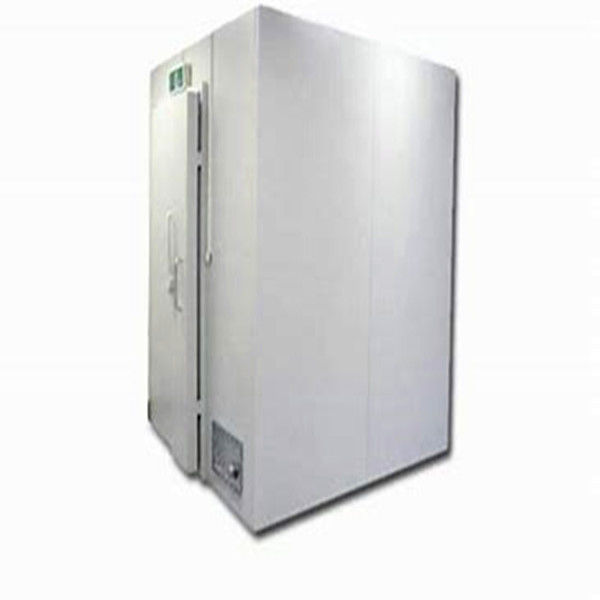

1-20 Quadratmeter 14KHz-40GHz mehr als 100dB für Daten-/Sprachsicherheit EMI-Anechoikkammer



  • RF-Schrank
  • Angebotene Türgestaltung
  • Bereitstellung der Einheit mit außergewöhnlicher Abschirmungsdämpfung
  • Kann an alle Größenanforderungen angepasst werden
  • Kann auf Schreibtischen oder Arbeitsbänken aufgestellt werden
  • Kann mit HF-Zubehör installiert werden

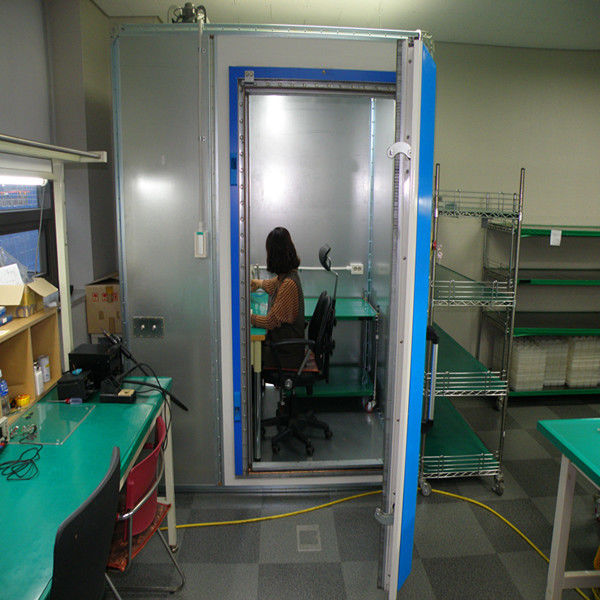

Wenn ein abgeschirmter Raum notwendig ist?

· Wenn sich Ihr Labor in der Nähe eines Breitspektrum-Emitters (d. h. einer Ausrüstung, die mehrere Frequenzen unter 400 Hz überträgt), eines Funkturms, eines Mobilfunksenders oder anderer großer Feldgeneratoren befindet,Dann sollten Sie einen abgeschirmten Raum in Betracht ziehen..

· Wenn Ihre Forschung im Gamma-Band erfolgt und Sie nicht einen 60/50 Hz-Filter zur Beseitigung von Netzgeräuschen verwenden möchten, sollten Sie einen abgeschirmten Raum in Betracht ziehen.Wir empfehlen, die oben genannten Schritte zu unternehmen, um zuerst das Netzstromgeräusch zu minimierenWenn das nicht ausreicht, kann ein abgeschirmter Raum helfen.



Produktmerkmale

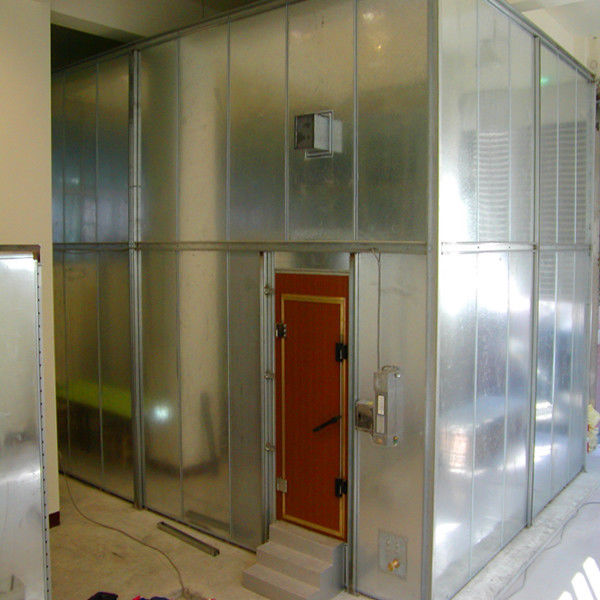

Schirmplatten bestehen aus geformten kaltgewalzten Stahlplatten, die mit CO2-Schutz zusammengefügt und geschweißt werden.die die Platten vor Verzerrungen schützen und die Ausgleichung der Stahlplatten gewährleisten kann.
Die selbsttragende Rahmenkonstruktion besteht aus Abschnittsmaterialien.

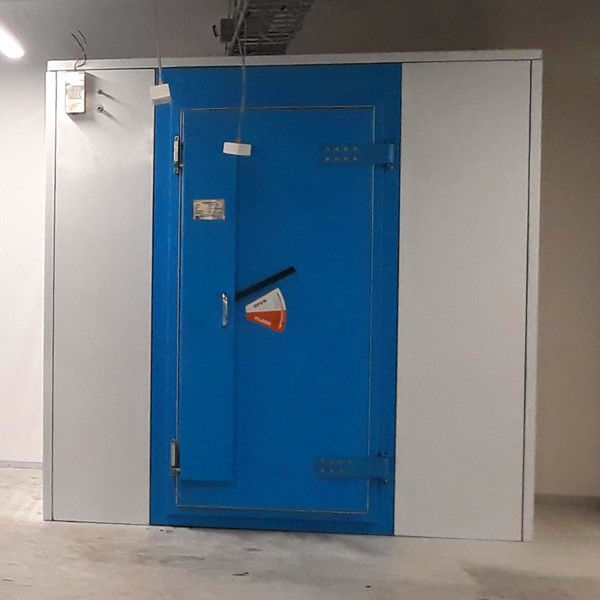

Abschirmungstür ist optional: Standard-elektromotive Tür (elektromotive / manuelle Alternative), vollautomatische Abschirmungstür (lichtaktiviert mit Passwort) Schiebetür.Die Dekoration aus Edelstahl ist auf der Oberfläche der TürDie Standardmaße der Tür sind:0.85 x 2 m.
Großflächige hängende Schiebetüren, elektromotorische Schiebetüren, elektromotorische Schiebetüren, Schiebetüren mit Gasbeutel, Drehtüren mit Gleis.

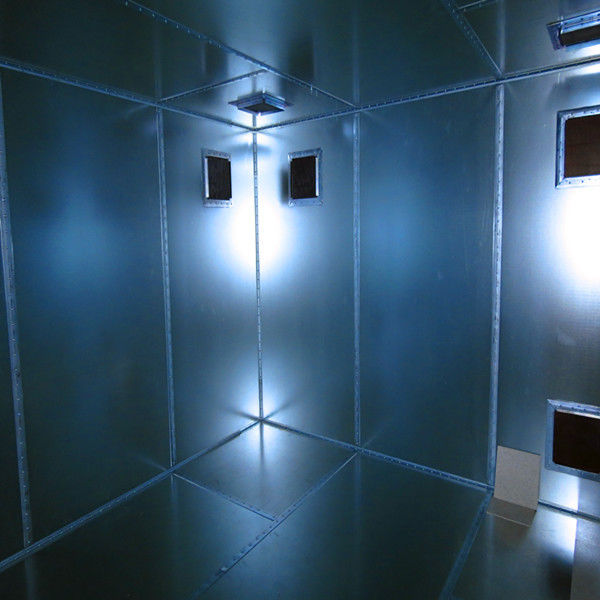

Das gelüftete Fenster ist in zellulärem Wellenführer mit Abmessungen von 300 × 300 mm konzipiert.
Der Leistungsfilter ist in einem Zustand mit hoher Leistung und geringer Leckage.
Telefon, Klimaanlage, Feuerwehrgeräte, Glasfaser- und CAT5-Kabel können individuell ausgestattet werden.
Die Dekoration wird im Abschirmraum nach den Anforderungen des Standard-Ausrüstungsraums angeordnet.
Schutzeigenschaften (dB)



Magnetfeld

 14 kHz 85 dB
100 kHz 100 dB
200 kHz 110 dB
Flächenwelle 50 bis 103 MHz 120 dB



Mikroware

 1 bis 10 GHz 110 dB
10 bis 20 GHz 100 dB
20 bis 40 GHz 80 dB
Anwendungsbereich
EMV-Prüfung
Posten 1 Modul-Panelltyp, 2 mm/3 mm galvanisierte Stahlplatte
Posten 2 HF-Schutztür, Öffnungsgröße: 1000*2000mm
Oder angepasste Dimension
Nummer 3 Leistungsfilter
16A/32A/50A/63A
Oder benutzerdefinierter Parameter
Nummer 4 Ventilationsplatten für Honigsäcke
300x300x25 mm
300 x 600 x 25 mm
Oder angepasste Dimension
Nummer 5 HF-Panel
300*200mm, einschließlich Wellenleiter Ø4cm / L220cm x1 BNC*2/N*2/SMA*2
Oder angepasste Dimension
Nummern 6 Boden
Antistatische Fußböden oder Laminatböden
Oder angepasste Materialien
Nummer 7 Funkabsorber aus Schaumstoff
Ferritfliesen
Hochleistungsabsorber
Nummern 8 Beryllium Kupfer Finger
Nummer 9 Stahlwellenführer
Nummer 10 EMI-Schutzdichtung





RF-Anecho-Kammer Abschirmungseigenschaften (dB)



Magnetfeld

 14 kHz 75 dB
100 kHz 100 dB
200 kHz 110 dB
Flächenwelle 50 bis 103 MHz 120 dB



Mikroware

 1 bis 10 GHz 110 dB
10 bis 20 GHz

100 dB

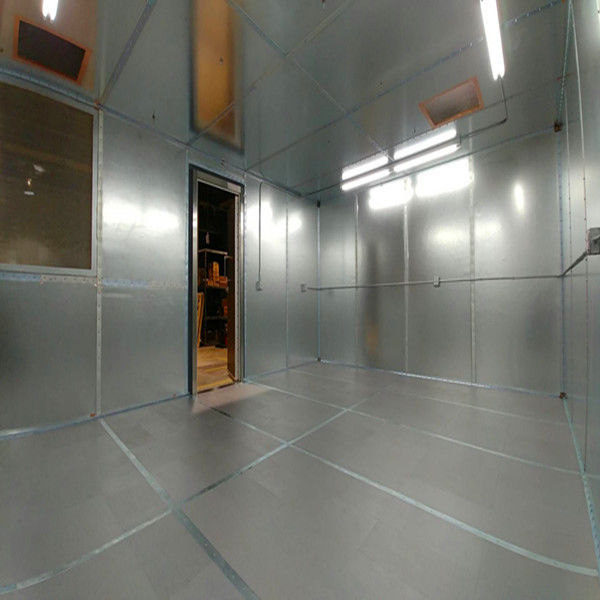

Bis zu 40 GHz HF-Schutzschachtel Emi Emc Anechoikkammer RFi geschützt 0Bis zu 40 GHz HF-Schutzschachtel Emi Emc Anechoikkammer RFi geschützt 1

Umbauten:

Beryllium-Kupfer-Finger

Emi Shielding Fingerstock Gaskets

EMS-Rf-Finger
