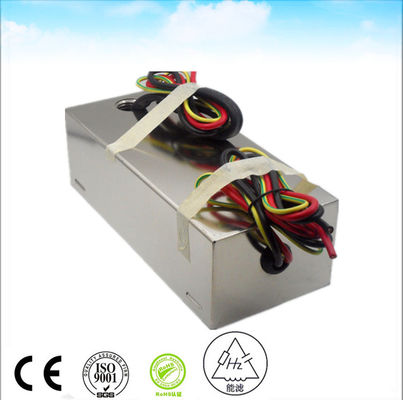

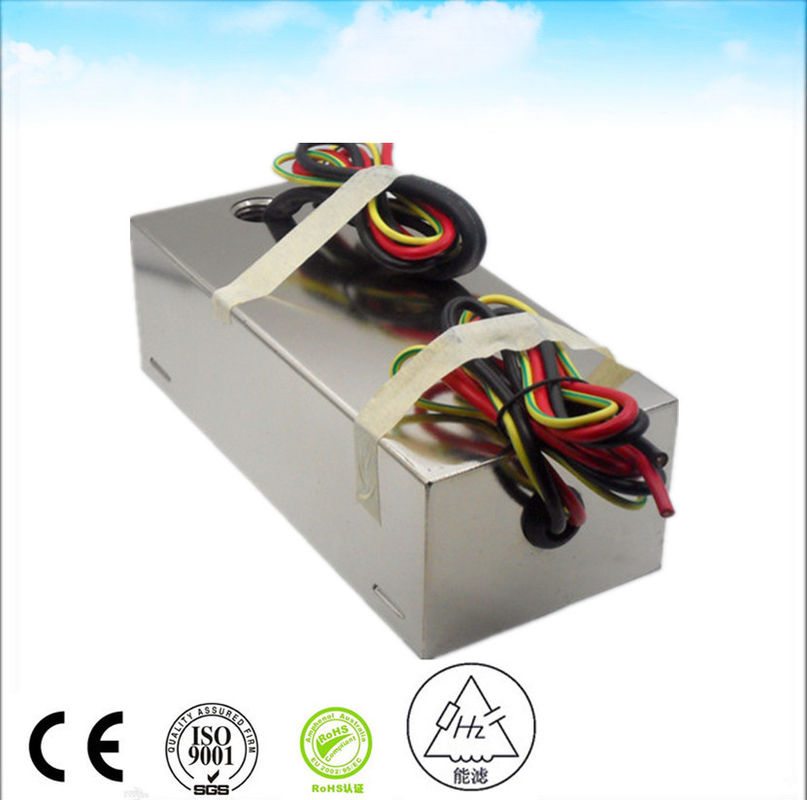

25A einphasiges EMI Filter Design

Filter der elektromagnetischen Störung (EMS) sind für eine breite Palette der Ausrüstung und der Geräte entscheidend. Die Installierung eines Entstörfilters hilft ihnen zu arbeiten, wie beabsichtigt und zu verhindern, dass sie andere Geräte behindern. Elektromagnetische Kompatibilität (EMC) ist auch eine Schlüsselkomponente des Erfüllens der Befolgungsbedingungen der globalen Regelungen und vieler Industriestandards. Damit Entstörfilter bereitstellen gewünschte Leistung, müssen sie richtig installiert sein. Nach optimalen Verfahren für die Installierung hilft Entstörfilter, wenn sie ihre Leistung optimieren und stellt sichere Befolgungsränder für die Geräte sicher.

Während bestimmte optimale Verfahren auf fast alle Entstörfilterinstallationen zutreffen, kann der Installationsprozeß für jeden Filter etwas unterschiedlich sein. Deswegen ist Veränderung, sicher, die Produktliteratur für den Entstörfilter zu konsultieren, wenn sie sie installiert oder tritt mit Anwendungstechnik in Verbindung. In diesem Sinne sind hier einige der wichtigsten empfohlenen Installationspraxis für Entstörfilter.

Die folgenden Spitzen können helfen, richtige EMS-Erdung sicherzustellen:

• Benutzen Sie niedrige Widerstandverbindungen, um die verschiedenen Teile des Grundsystems anzuschließen. Flachdrähte zum Beispiel bieten niedrigeren HF-Widerstand an, als Runddrähte tun.
• Garantieren Sie, dass alle Erdleitungen so kurz sind, wie möglich. Betrachten Sie unter Verwendung eines flachen, umsponnenen Massebandes, wie diese Komponenten erhöhte Fläche liefern.
• Verwenden Sie den größten verfügbaren Bereich als der Grundleiter. Die Kabinettwand ist häufig eine passende Oberfläche.
• Das Entfernen der Farbe von den Befestigungsflächen der Kabinette kann helfen, eine niedrige Widerstandbindung zu erzielen.
• Vor der Verbindung irgendwelcher Drähte um Sicherheit und richtige Leistung sicherzustellen, vergewissern Sie sich dass der Stromnetzboden an die Filterboden-Abbruchstelle angeschlossen wird.
• Seien Sie sicher, alle relevanten Sicherheitsvorschriften zu erforschen und zu folgen, die auf der Erdung bezogen werden.
• Überprüfen Sie alle Verbindungen in Ihren niedrigen Widerstanderdungsanlagen als Teil Ihrer Kontrollen der laufenden Wartung.
