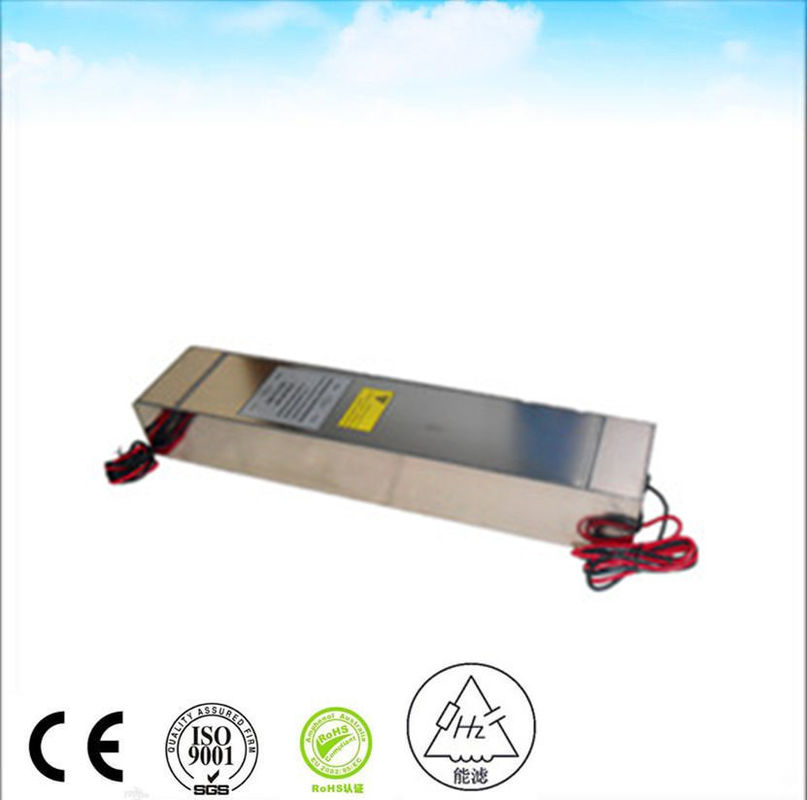

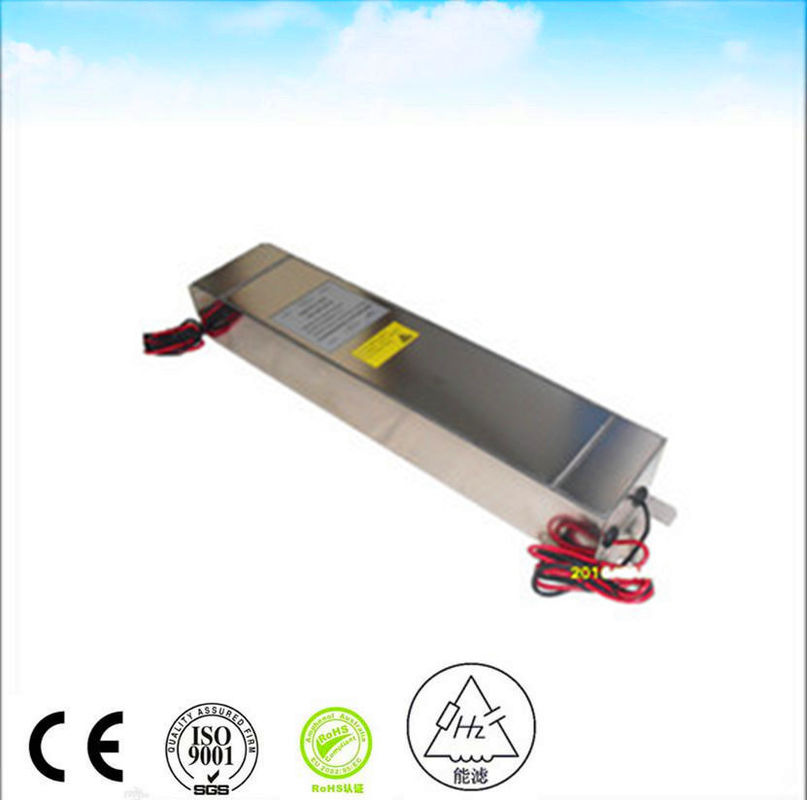

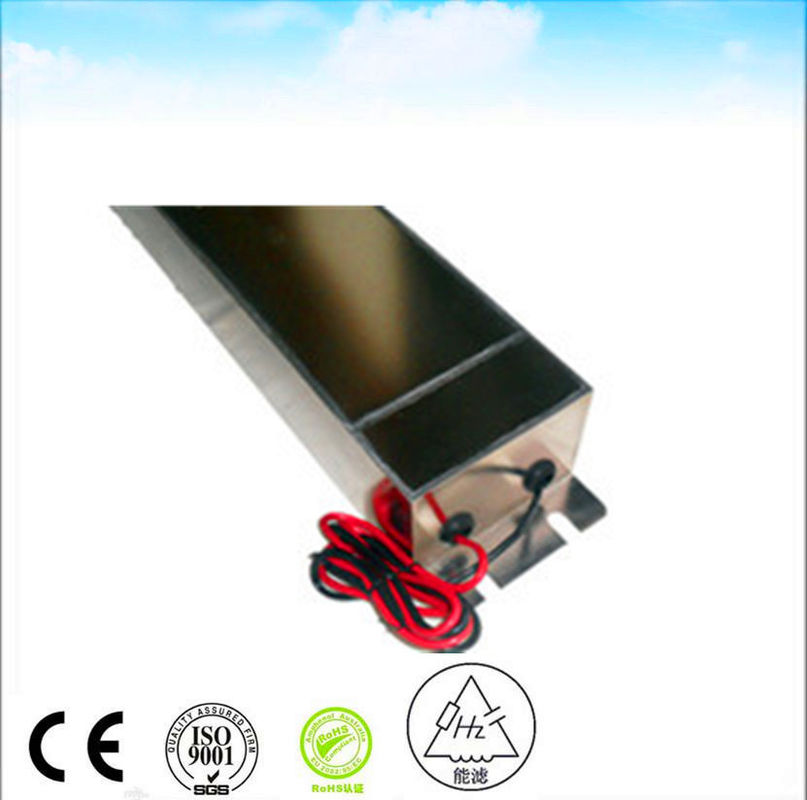

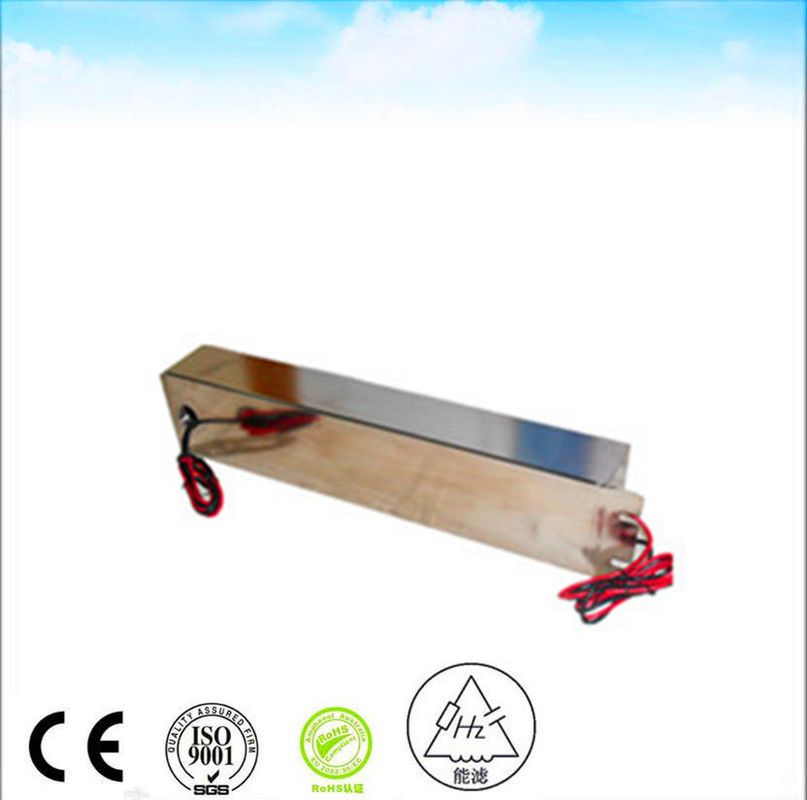

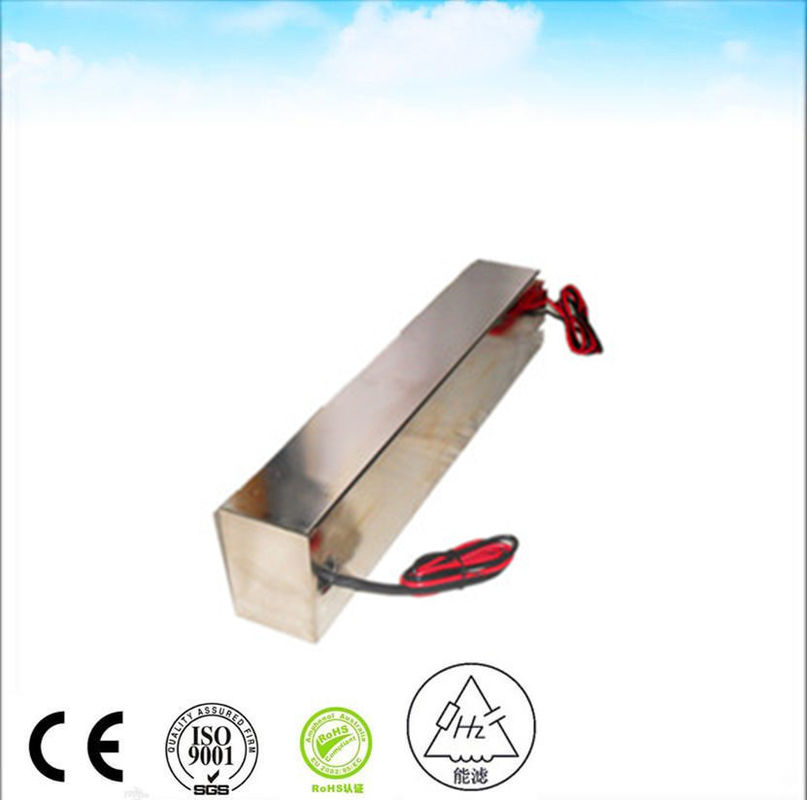

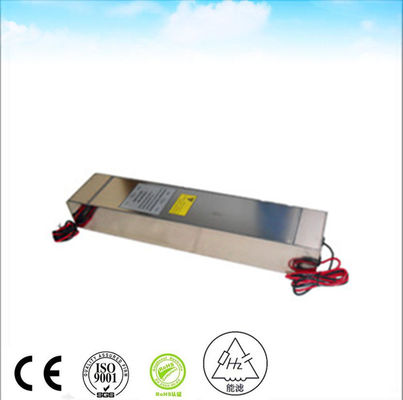

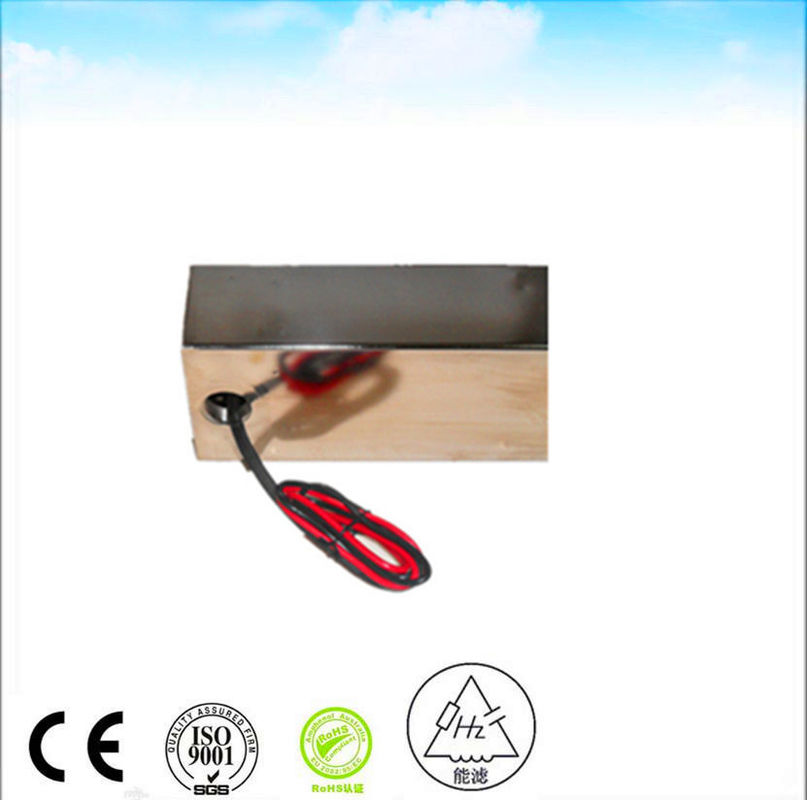

50A 250VAc Linien-Emi-Filter-Konstruktion für den Schirmraum

250 VAC 50 A EMI-Leitung Filter und Rf-Schutz

EMI-Filter-Einstelltipps

Die Kabel und Verkabelung innerhalb eines Systems einschließlich der Eingangsstromkabel können als Antenne für Hochfrequenzgeräusche (10 ̊s MHz und höher) fungieren, die sie durch die Luft strahlen und abholen.Dies kann eine ernsthafte Herausforderung für die Minderung von Strahlungs- und Hochfrequenzemissionen darstellen.Die durch den Filterkreis gefilterten Höherfrequenzgeräusche (10 ̊s pf MHz und höher) können über den Strahlungsmodus auf der anderen Seite (Kabel) zurückgepaart werden.Dies macht die Installation des Filters sehr kritischDie folgenden Empfehlungen für die Installation eines EMI-Filters können eine ordnungsgemäße Leistung des EMI-Filters gewährleisten:

• Der Filter wird an einem Ort montiert, an dem die kürzesten Kabelläufe erforderlich sind.
• Wenn es darum geht, Lärm zu reduzieren, dann montieren Sie den Filter so nah wie möglich an der EMI-Quelle, sei es ein Antrieb, eine ununterbrochene Stromquelle, ein Wechselrichter oder eine andere Komponente.je mehr Kabel zur Verfügung stehen, um sich zu verbreiten.
• Für die EMI-Konformität ist der Filter so nah wie möglich an den Energieeinlasspunkt (POE) zu installieren.
• Das Schottentor montiert den Filter an der Energieeinführung an der Fahrgestelle mit einer angemessenen Abschirmung, wodurch eine gute Eingangs-Ausgang-Isolation hergestellt wird.
• Ist eine Schotte nicht montiert werden können, so sollten die Kabel am Filtereingang so kurz wie möglich gehalten werden und die Kabel gegebenenfalls abgeschirmt werden.
• Für MIL-Anwendungen ist der direkt auf der Filterbox angebrachte MIL-Konnektor zu verwenden und an das Fahrwerk zu montieren.
• Schildfilter-Ausgangsverkabelung, wenn es Geräusche aus dem Inneren des Systems aufnimmt.

Nennspannung	250 VAC
Nennstrom	30 A
FREQUENZ des Betriebs	50 bis 60 Hz
Spannungsabfall	mit einer Leistung von weniger als 1 V
Überlastung	140% des Nennstroms für 15 Minuten
Harmonische Verzerrung	Weniger als 2% bei vollem Nennstrom
Leckstrom	≤ 0,2A@380/230VAC und 50Hz
Dielektrische Spannung	1000VDC (Zeile zu Zeile) 1000VDC (Zeile zu Gehäuse)
Gleichspannungsdämmungswiderstand	Gemäß MIL-STD-202 Methode 202
Endfestigkeit	Gemäß MIL-STD-202 Methode 211
Temperaturanstieg	Gemäß MIL-F-15733
Einsetzungsverlust	≥ 100 dB @ 14K-40 GHz gemäß MIL-STD-220A, unter Last
Klimaklassifikation	25/070/21
