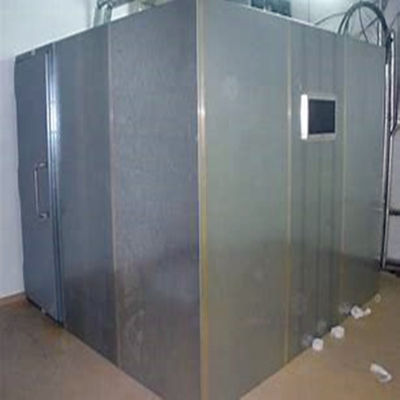

14KHz-40GHz mehr als 100dB für Prüfungskammer HF-Abschirmung emc
Lärmfreie Umwelt Rfs und Rf-Geräuscheindämmung sind für viele Anwendungen einschließlich EMC-/EMS-Prüfung, Schutz, Sicherheit und regelnde Befolgung wichtig. Mit Tausenden der abgeschirmten Räume und schalltoten der Räume, die global an Krankenhäuser, Regierungsagenturen, Rechenzentren, Testlaboratorien und private Organisationen geliefert werden, können Sie sicher sein, dass wir die Sachkenntnis und die Fähigkeiten erfordern lassen.
Wenn ein abgeschirmter Raum notwendig ist?
· Wenn Ihr Labor nahe einem breiten Spektrumemitter (d.h. Ausrüstung, der mehrfache Frequenzen unter 400Hz überträgt), Radioturm, Handyübermittler oder andere große Feldgeneratoren ist, dann sollten Sie einen abgeschirmten Raum betrachten.
· Wenn Ihre Forschung im Gammaband ist und Sie keinen Sperrfilter 60/50Hz benutzen möchten, um Netzspannungsgeräusche zu entfernen, betrachteten möglicherweise Sie einen abgeschirmten Raum. Wir empfehlen uns, die Schritte oben zu zuerst, zu unternehmen die Netzspannungsgeräusche herabzusetzen. Wenn das nicht für Ihren Bedarf genügend ist, dann hilft möglicherweise ein abgeschirmter Raum.
Produkt-Eigenschaften | ||||
Platten abschirmend, werden von geformten kaltgewalzten Stahlplatten gemacht. Sie werden auf Art verbunden und geschweißt mit CO2-Schutz, der die Platten von der Verzerrung zurückhalten und das Planieren der Stahlplatten sicherstellen kann. | ||||
Selbst-gestützter Rahmenbau wird von den Abschnittmaterialien gemacht. | ||||
Tür abzuschirmen ist optional: (elektromotorische/manuelle Alternative) der elektromotorischen Standardtür, voll-automatische AbschirmungsSchiebetür der tür (leicht-aktiviert mit Passwort). Subshining-Edelstahldekoration ist auf Oberfläche der Tür. Standardmaß der Tür ist: 0.85×2 (m). | ||||
Umfangreiche hängende gleitende Abschirmentür, elektromotorische gleitende Einebnungstür, elektromotorische gleitende Schwätzertür, gedrehte Tür mit Bahn. | ||||
Gelüftetes Fenster ist in der zellulären Wellenleiterart mit Maß entworfen: 300×300 (Millimeter). | ||||
Energiefilter ist im Zustand von leistungsstarkem und von Niedrigdurchsickern. | ||||
Telefon, Klimaanlage, Feuerkampfgeräten, Glasfaser und Kabeln CAT5 können ausgerüstet werden besonders angefertigt worden. | ||||
Dekoration wird im Abschirmungsraum entsprechend Standardgeräteraumanforderungen vereinbart. | ||||
Abschirmung Eigenschaften (DB) | ||||
| 14kHz | 85dB | ||
100KHz | 100dB | |||
200KHz | 110dB | |||
Ebene Welle | 50-103MHz | 120dB | ||
| 1-10GHz | 110dB | ||
10-20GHz | 100dB | |||
20-40GHz | 80dB | |||
Anwendungs-Bereich | ||||
Tesing EMC | ||||
Einzelteile 1 | Modul-Plattenart, 2mm/3mm galvanisierte Stahlplatte | |||
Einzelteile 2 | HF-Abschirmung Tür, offene Größe: 1000*2000mm Oder fertigte Maß besonders an | |||
Einzelteile 3 | Energie-Filter 16A/ 32A/50A/63A Oder fertigte Parameter besonders an | |||
Einzelteile 4 | Bienenwaben-Belüftungsplatten 300x300x25mm 300x600x25mm Oder fertigte Maß besonders an | |||
Einzelteile 5 | Rf-Platte 300*200mm, einschließlich Wellenleiter Ø4cm/L220cm x1 BNC*2/N*2/SMA*2 Oder fertigte Maß besonders an | |||
Einzelteile 6 | Boden Antistatischer Boden oder lamellenförmig angeordneter Bodenbelag Oder fertigte Materialien besonders an | |||
Einzelteile 7 | Schaum Rf-Absorber Ferritfliese Absorber der hohen Leistung | |||
Einzelteile 8 | Berylliumkupfer Finger | |||
Einzelteile 9 | Stahlwellenleiter | |||
Einzelteile 10 | EMI Shielding Gasket |
Schalltoter Raum Rfs, der Eigenschaften (DB, abschirmt) | ||
| 14kHz | 75dB |
100KHz | 100dB | |
200KHz | 110dB | |
Ebene Welle | 50-103MHz | 120dB |
| 1-10GHz | 110dB |
10-20GHz | 100dB |
