EMI Rfi abgeschirmter Wellenführer Luftschutzöffnungen abgeschirmter Raum
-
Hervorheben
HF-Störung schirmte Wellenleiter-Belüftungsöffnungen ab
,Emi Shielded Waveguide Air Vents
,Emi Rfi Shielded Waveguide Vents
-
TypRC -Filter
-
ÜbertragungsfunktionTiefpass
-
PakettypOberflächenmontage
-
Nominale Mittenfrequenz/
-
3 dB Bandbreite/
-
Einfügedämpfung/
-
Eingangsimpedanz/
-
Sperrbanddämpfung/
-
Wabenfilter MertialMessing/Stahl/Aluminium
-
Dicke des Wabenfilters12,5–25 mm
-
WabenfilterpackungHolzverpackung
-
Wabenfilter in Standardstärke12,5 mm, 19 mm, 25 mm
-
WabenfilterrahmenMaßgeschneidert
-
Wabenfiltergröße300*300 600*600
-
WabenfilteranwendungHF-Abschirmung Raum
-
HafenShanghai
-
HerkunftsortJiangsu, China
-
MarkennameHZ
-
ZertifizierungCE RoHS
-
ModellnummerHz
-
Min Bestellmenge>Stücke =1
-
Preis$100.00
-
Verpackung Informationenwoonden Fall
-
Versorgungsmaterial-Fähigkeit10000-teilig/Stücke pro Monat

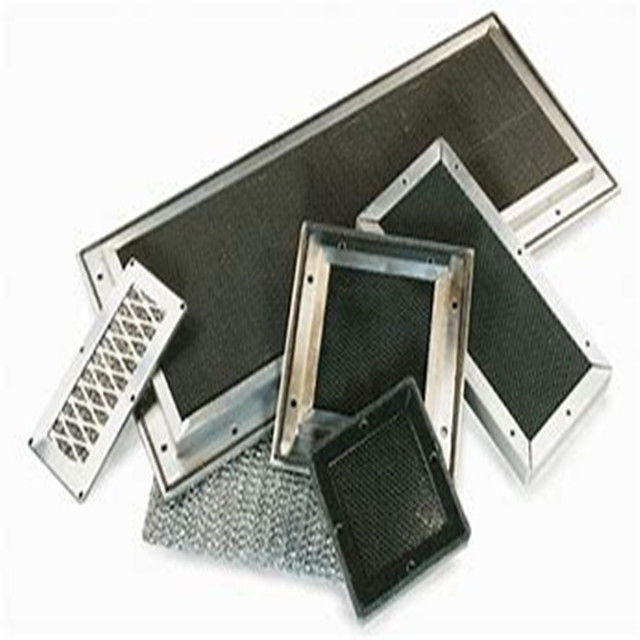

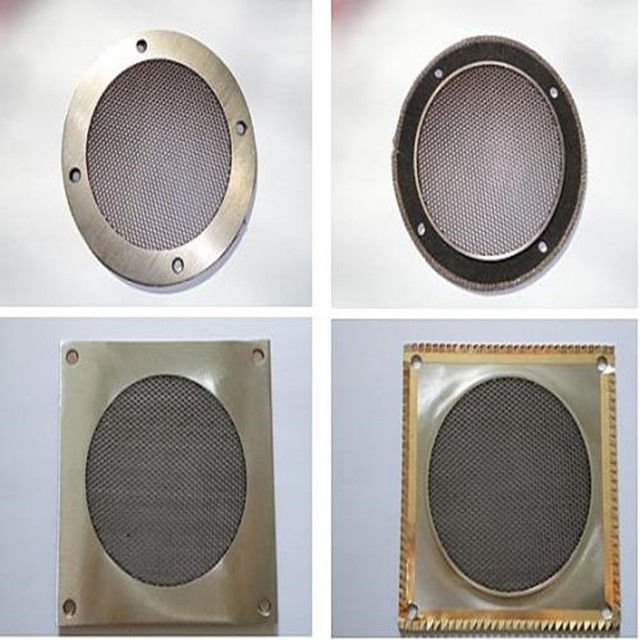

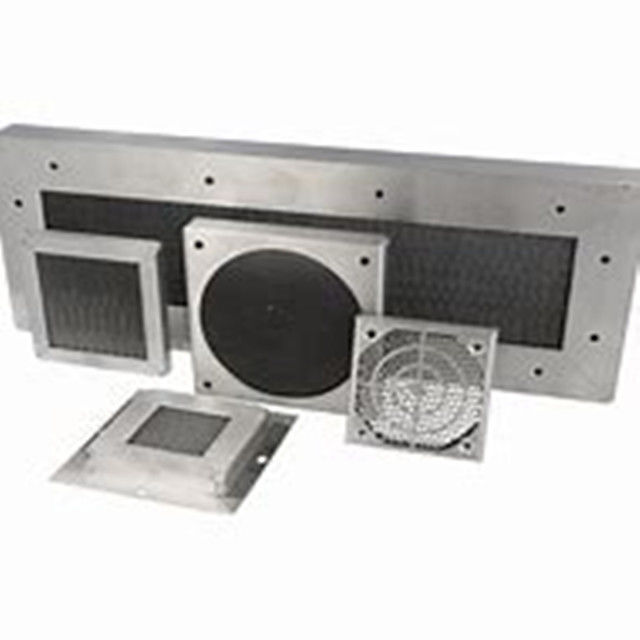

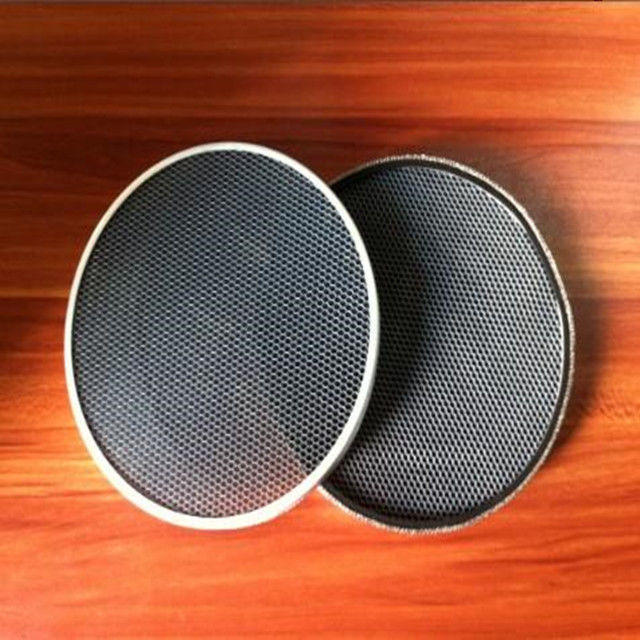

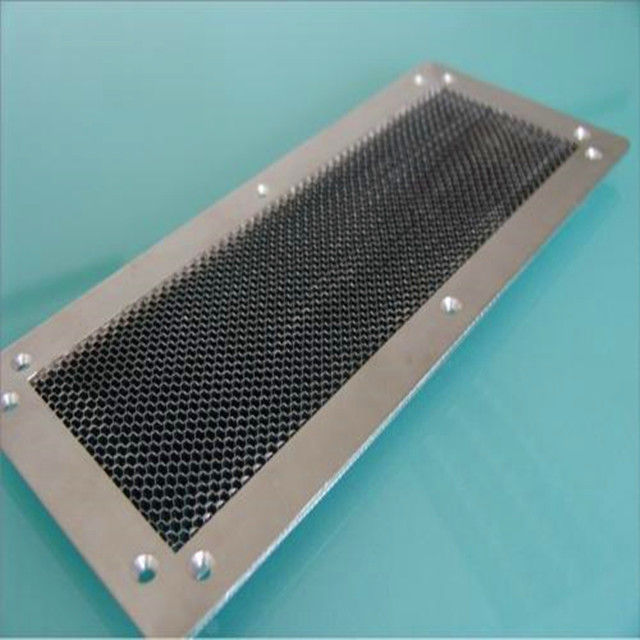

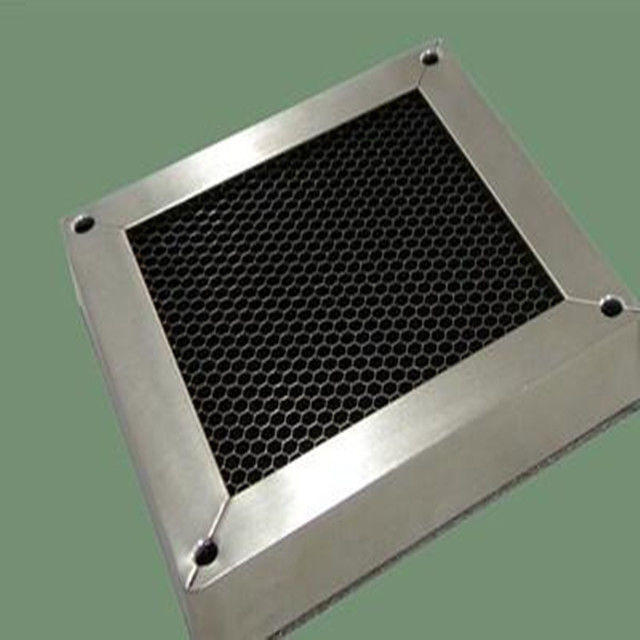

EMI Rfi abgeschirmter Wellenführer Luftschutzöffnungen abgeschirmter Raum
EMI-RFI-Schild-Luftfilter für die Messing-Testkammer
| • Rahmen | • Aluminiumlegierung 6063-T4 pro QQ-A-200/8 |
| • HONEYCOMB | • MIL-C-7438 |
| • FASTER | • Aluminium-Einsatz, 8-32 UNC-3B |
| • CHROMATEN FINISH | • MIL-C-5541C |
| • ZIN-BLADEN | • MIL-T-10727 |
Merkmale für ein Honigstockventilationsfenster für den Abschirmraum
1- Maximale HF-Dämpfung gewährleisten und gleichzeitig einen optimalen Luftstrom ermöglichen.
2- Verfügbarkeit nach individuellen Anforderungen
3- Bei der Lötung von Wellenleitfenstern wird bei der Druckformung eine importierte Zinnbeschichtung verwendet, um die Qualität während des Transport- und Montageprozesses zu gewährleisten und die Abschirmung zu gewährleisten.
4- Produktion verschiedener maßgeschneiderter Spezifikationen für zivile oder militärische Zwecke
Standardmaß für Honigstockventilationsfenster für Abschirmraum
|
Honighalsmaterialien |
(A) Stahl (B) Messing (C) Edelstahl D) Aluminium |
|
Größe der Honigsäcke |
(A) 300*300 mm (B) 300*600 mm (C) 450*450 mm (D) 600*600 mm (E) 600*900 mm |
|
Ausmaß der Honigsäcke |
(A) 12,5 mm (B) 19 mm (C) 25 mm (D) 50 mm |
|
Die Größe des Lochs |
(A) 3,2 mm (B) 4,0 mm (C) 4,8 mm |
|
Typ des Rahmens |
(A) mit Rahmen (B) Ohne Rahmen |
Abschirmung Leistung für Honigstockventilationsfenster für Abschirmraum
|
Magnetfeld |
14KHz≥75dB 150KHz≥100dB |
|
Elektrisches Feld |
200KHz-50MHz≥110dB |
|
Flachwelle |
50MHz-1GHz≥110dB |
|
Mikrowellen |
1GHz-10GHz≥100 dB |
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
