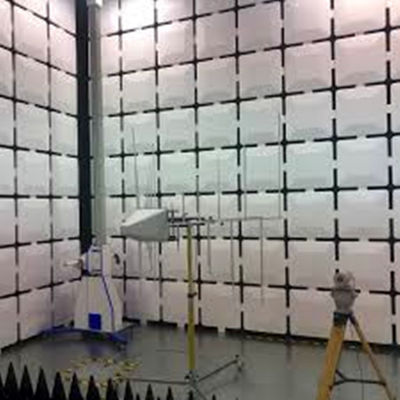

bis zu 40 GHz Hochleistungs-EMV-Prüfkammer
Auf Wunsch können HF-abgeschirmte Räume mit Gipsbohrwänden und einer Hängedecke ausgekleidet werden.Der Boden des Schildraums kann mit Holz mit einem Vinyl-Oberfläche Spülung an der Türschwelle gebaut werdenIn einem Kontrollraum oder einem Rechenzentrum kann der Boden als erhöhtes Computerboden konstruiert werden, um eine einfache Kabelvermittlung zu ermöglichen.Der hochgehobene Computerboden ist mit standardisierten antistatischen Bodenfliesen auf einstellbaren Sockeln konstruiert, um einer durchschnittlichen Bodenbelastung von mindestens 500 kg/m2 standzuhalten.Ein erhöhtes Computersystem bietet einen flüssigen und Schwellenwertfreien Zugang zum Steuer- oder Verstärkerraum, wenn die Kammer in einem Bodenloch eingebaut ist.
Wenn ein abgeschirmter Raum notwendig ist?
· Wenn sich Ihr Labor in der Nähe eines Breitspektrum-Emitters (d. h. einer Ausrüstung, die mehrere Frequenzen unter 400 Hz überträgt), eines Funkturms, eines Mobilfunksenders oder anderer großer Feldgeneratoren befindet,Dann sollten Sie einen abgeschirmten Raum in Betracht ziehen..
· Wenn Ihre Forschung im Gamma-Band erfolgt und Sie nicht einen 60/50 Hz-Filter zur Entfernung von Netzgeräuschen verwenden möchten, sollten Sie einen abgeschirmten Raum in Betracht ziehen.Wir empfehlen, die oben genannten Schritte zu unternehmen, um zuerst das Netzstromgeräusch zu minimierenWenn das nicht ausreicht, kann ein abgeschirmter Raum helfen.
| Produktmerkmale | ||||
| Schirmplatten bestehen aus geformten kaltgewalzten Stahlplatten, die mit CO2-Schutz zusammengefügt und geschweißt werden.die die Platten vor Verzerrungen schützen und die Ausgleichung der Stahlplatten gewährleisten kann. | ||||
| Die selbsttragende Rahmenkonstruktion besteht aus Abschnittsmaterialien. | ||||
| Abschirmungstür ist optional: Standard-elektromotive Tür (elektromotive / manuelle Alternative), vollautomatische Abschirmungstür (lichtaktiviert mit Passwort) Schiebetür.Die Dekoration aus Edelstahl ist auf der Oberfläche der TürDie Standardmaße der Tür sind:0.85 x 2 m. | ||||
| Großflächige hängende Schiebetüren, elektromotorische Schiebetüren, elektromotorische Schiebetüren, Schiebetüren mit Gasbeutel, Drehtüren mit Gleis. | ||||
| Das gelüftete Fenster ist in zellulärem Wellenführer mit Abmessungen von 300 × 300 mm konzipiert. | ||||
| Der Leistungsfilter ist in einem Zustand mit hoher Leistung und geringer Leckage. | ||||
| Telefon, Klimaanlage, Feuerwehrgeräte, Glasfaser- und CAT5-Kabel können individuell ausgestattet werden. | ||||
| Die Dekoration wird im Abschirmraum nach den Anforderungen des Standard-Ausrüstungsraums angeordnet. | ||||
| Schutzeigenschaften (dB) | ||||
| 14 kHz | 85 dB | ||
| 100 kHz | 100 dB | |||
| 200 kHz | 110 dB | |||
| Flächenwelle | 50 bis 103 MHz | 120 dB | ||
| 1 bis 10 GHz | 110 dB | ||
| 10 bis 20 GHz | 100 dB | |||
| 20 bis 40 GHz | 80 dB | |||
| Anwendungsbereich | ||||
| EMV-Prüfung | ||||
| Posten 1 | Modul-Panelltyp, 2 mm/3 mm galvanisierte Stahlplatte | |||
| Posten 2 | HF-Schutztür, Öffnungsgröße: 1000*2000mm Oder angepasste Dimension | |||
| Nummer 3 | Leistungsfilter 16A/32A/50A/63A Oder benutzerdefinierter Parameter | |||
| Nummer 4 | Ventilationsplatten für Honigsäcke 300x300x25 mm 300 x 600 x 25 mm Oder angepasste Dimension | |||
| Nummer 5 | HF-Panel 300*200mm, einschließlich Wellenleiter Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 Oder angepasste Dimension | |||
| Nummern 6 | Boden Antistatische Fußböden oder Laminatböden Oder angepasste Materialien | |||
| Nummer 7 | Funkabsorber aus Schaumstoff Ferritfliesen Hochleistungsabsorber | |||
| Nummern 8 | Beryllium Kupfer Finger | |||
| Nummer 9 | Stahlwellenführer | |||
| Nummer 10 | EMI-Schutzdichtung | |||
| RF-Anecho-Kammer Abschirmungseigenschaften (dB) | ||
| 14 kHz | 75 dB |
| 100 kHz | 100 dB | |
| 200 kHz | 110 dB | |
| Flächenwelle | 50 bis 103 MHz | 120 dB |
| 1 bis 10 GHz | 110 dB |
| 10 bis 20 GHz | 100 dB | |
