10G 18G 40GHz pyramid absorber for emc anechoic chamber emc anechoic chamber

10G 18G 40GHz-Pyramidenabsorber für EMC-Anechoikkammer

Produkte - PYRAMIDEN-ABSORBER
  • Hervorheben

    Einphasiges Emi Power Filter

    ,

    3a schließen Emi Filters an

    ,

    Einphasiges der Emc-Energienetzfilter

  • Material
    PU
  • Basisgröße
    500*500
  • Grundhöhe
    15
  • Zahl der Pyramide
    36*36
  • Gesamthöhe
    200
  • Gewicht
    1,1 kg
  • Frequenz
    10 GHz
  • Pyramidenhöhe
    15
  • Anwendung
    EMV-ABSCHIEDENE KAMMER
  • Genehmigung
    CE RoHS
  • Herkunftsort
    P.R.China
  • Markenname
    HAOZHUO
  • Zertifizierung
    CE RoHS
  • Modellnummer
    SA
  • Min Bestellmenge
    1000 PC
  • Preis
    USD 500 PER PCS
  • Verpackung Informationen
    Karton
  • Versorgungsmaterial-Fähigkeit
    2000 PC pro Woche

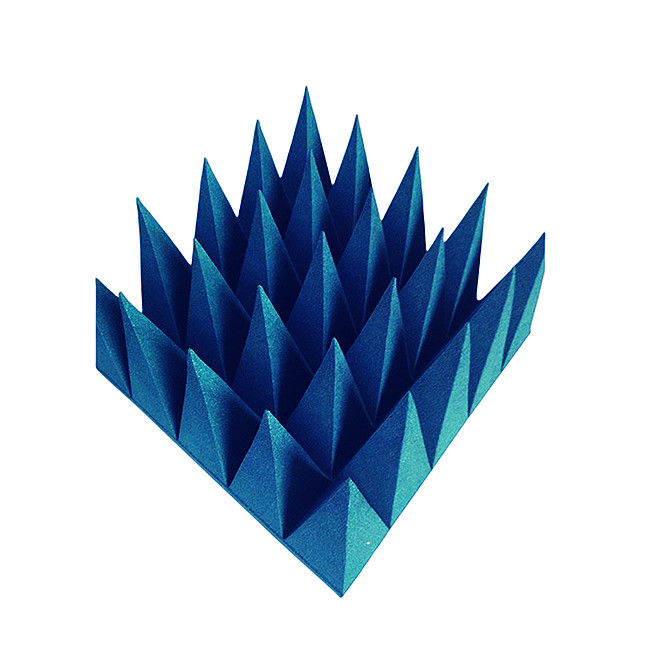

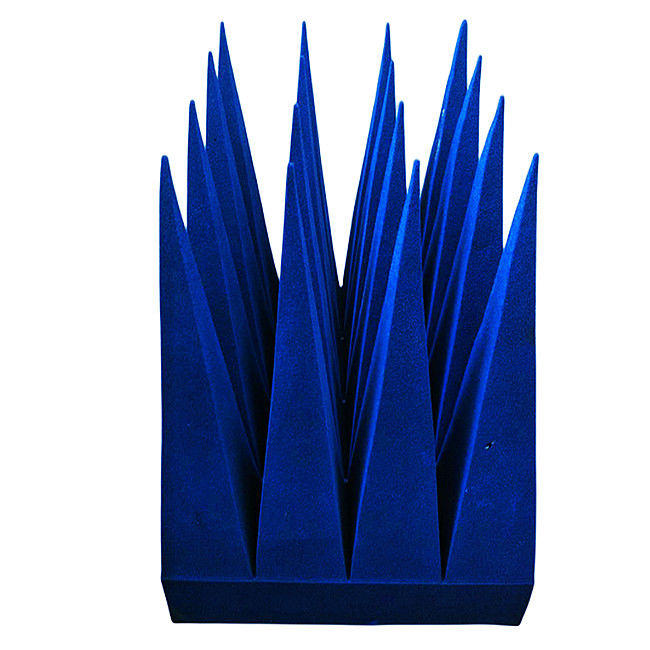

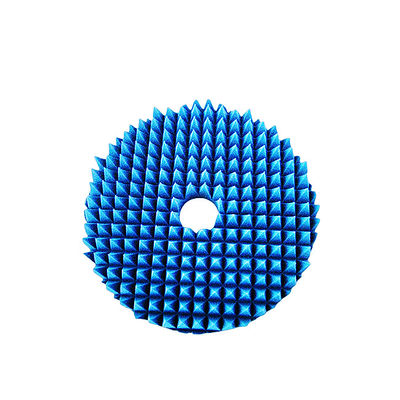

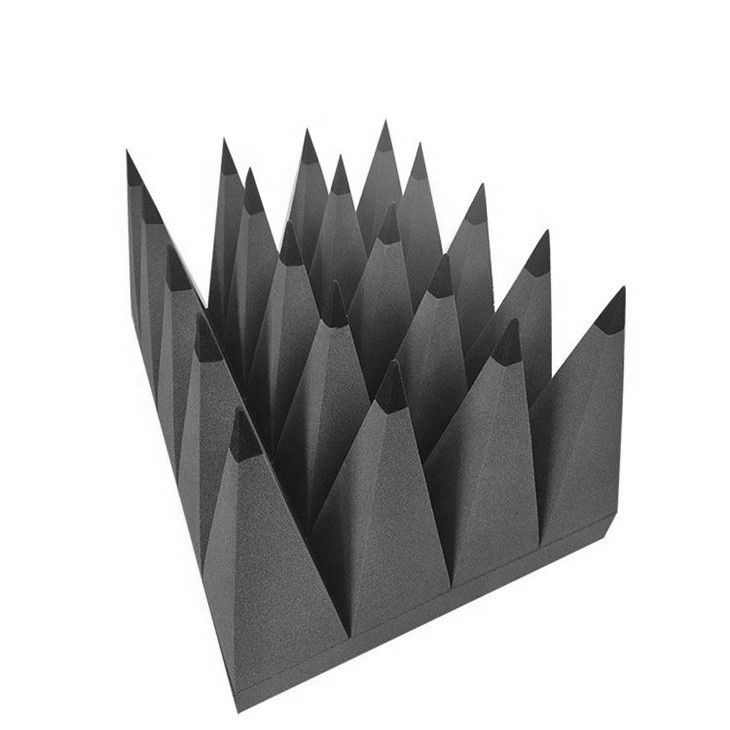

10G 18G 40GHz-Pyramidenabsorber für EMC-Anechoikkammer

  • 10G 18G 40GHz pyramid absorber for emc anechoic chamber emc anechoic chamber
  • 10G 18G 40GHz pyramid absorber for emc anechoic chamber emc anechoic chamber
  • 10G 18G 40GHz pyramid absorber for emc anechoic chamber emc anechoic chamber
  • 10G 18G 40GHz pyramid absorber for emc anechoic chamber emc anechoic chamber
  • 10G 18G 40GHz pyramid absorber for emc anechoic chamber emc anechoic chamber
Preis erhalten Plaudern Sie Jetzt
TYP HÖHE REFLEKTIVITÄT
40 15 10 3 1,5 0,5 0,3 0,2 0,15
HZ-100 100 50 45 40 30 20
HZ-150 150 50 50 45 33 25
HZ-200 200 50 50 50 37 30 17
HZ-300 300 50 50 50 40 33 20
HZ-400 400 50 50 50 45 40 25 17
HZ-500 500 50 50 50 45 40 30 20 17
HZ-600 600 50 50 50 50 40 30 25 20
HZ-700 700 50 50 50 50 43 35 30 20 17
HZ-800 800 50 50 50 50 45 36 30 20 17
HZ-1000 1000 50 50 50 50 45 38 35 25 20
TYP GRUNDFLÄCHE ANZAHL PYRAMIDAL GEWICHT GESAMTHÖHE GRUNDHÖHE PYRAMIDALHÖHE

PYRAMIDAL

BREITE
HZ-30 500*500 36*36 1,1 30 15 15 14
HZ-50 500*500 20*20 1,8 50 20 30 25
HZ-70 500*500 20*20 2,5 70 20 50 25
HZ-100 500*500 13*13 3,3 100 25 75 38
HZ-150 500*500 9*9 4,8 150 30 120 56
HZ-200 500*500 7*7 6,3 200 40 160 71
HZ-300 500*500 5*5 9 300 60 240 100
HZ-400 500*500 4*4 12 400 70 330 125
HZ-500 500*500 3*3 15 500 80 420 167
HZ-600 400*400 2*2 18 600 90 510 200
HZ-700 250*500 1*2 21 700 100 600 250
HZ-800 250*500 1*2 24 800 100 700 250
HZ-1000 334*334 1*1 30 1000 150 850 3



Breitbandabsorber geeignet für Innenmessungen.
Unter 100 mm Dicke, verwendet für kleine Abschirmräume
Über 100 mm Dicke, verwendet für riesige Abschirmräume oder Dunkelkammern
Auf Anfrage in anderen Größen und kundenspezifischen Konfigurationen erhältlich
Wird bei der Herstellung von Mikrowellen-Anechoikkammern für Messungen wie RCS verwendet,
Antennenmessungen usw.

10G 18G 40GHz-Pyramidenabsorber für EMC-Anechoikkammer 0

Verwendung von Polyurethanschaum als Matrixmaterial und mit wasserdichter Beschichtung auf der Oberfläche, das Absorptionselement ist Kohlenstoff, staubfrei; normalerweise ist die Farbe der Produktoberfläche hellblau, natürlich kann die Oberflächenfarbe als Anpassung geändert werden.
Das Produkt entspricht dem Teststandard NRL8093 (USA), alle Rohmaterialien entsprechen RoHS, durch die Verwendung von flammhemmendem Material, keine Verflüchtigung, kein abnormaler Geruch, Ungiftigkeit; Materialien sind nach langer Nutzungsdauer stabil.



Umbauten:

DC-StromversorgungsEntstörfilter

einphasigEntstörfilterentwurf

einphasiges emc-Netzfilter
