High Power RF Pyramid Absorber Foam Microwave Absorbing Materials rf shielding room emc anechoic chamber

Hochleistungs-RF-Pyramidenabsorber Schaum Mikrowellenabsorber Materialien

Produkte - PYRAMIDEN-ABSORBER
  • Hervorheben

    Rf-Absorber der hohen Leistung

    ,

    Pyramidenrf-Absorber

    ,

    Pyramidenmikrowellen-Absorbermaterialien

  • Produkt
    HF-ABSORBER
  • Größe
    500*500
  • Farbe
    Hellblau
  • Anwendung
    EMV-ABSCHIEDENE KAMMER
  • Material
    Pyramiden
  • Pyramiden
    7*7
  • Pyramidenhöhe
    100-1500 mm
  • individuell angepasst
    Akzeptiert
  • Oberflächenbehandlung
    NEIN
  • Ferritfliese
    Notwendigkeit
  • Herkunftsort
    P.R.China
  • Markenname
    HAOZHUO
  • Zertifizierung
    CE RoHS
  • Modellnummer
    Schalter
  • Min Bestellmenge
    100 SQM PRO AUFTRAG
  • Preis
    USD 50.00 PER SQM
  • Verpackung Informationen
    Karton
  • Versorgungsmaterial-Fähigkeit
    sqm 1000 pro Woche

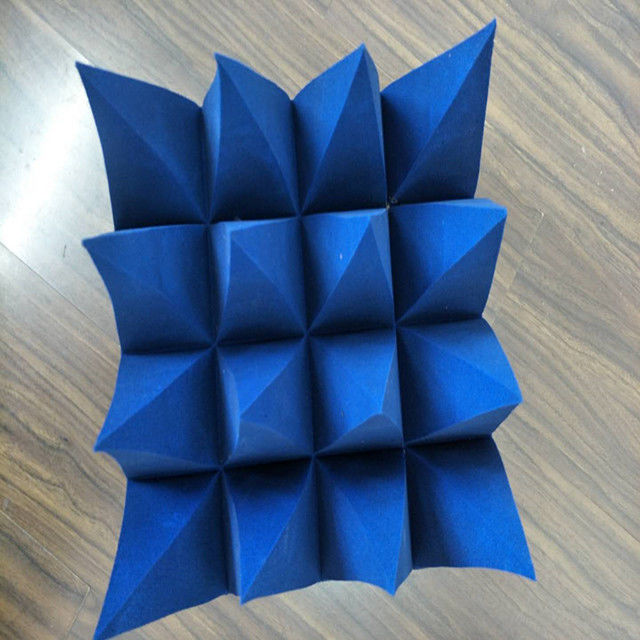

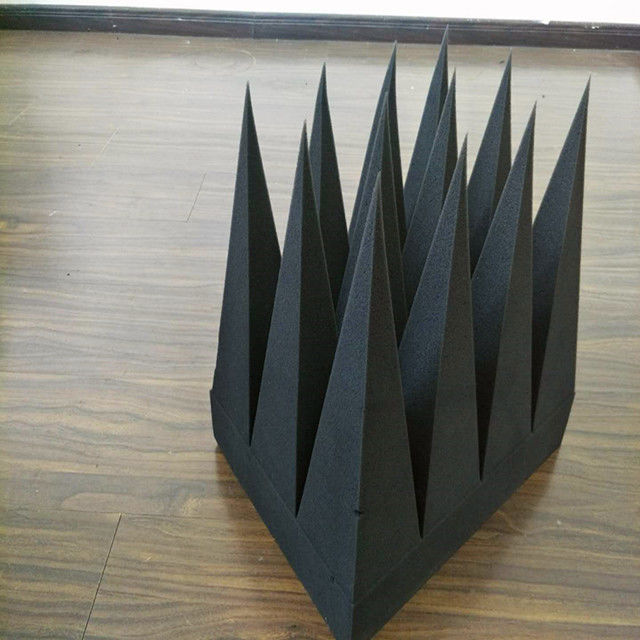

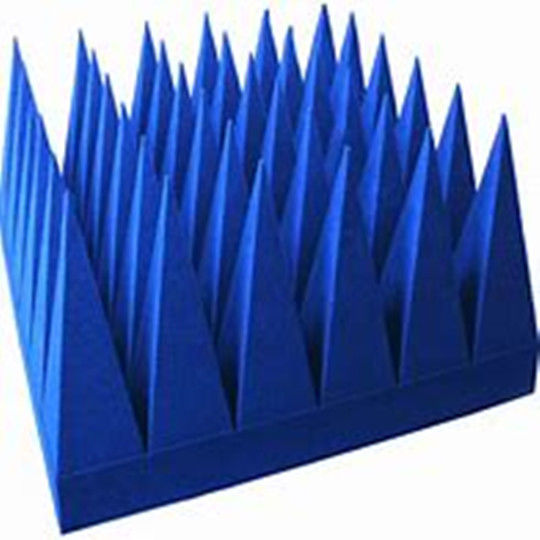

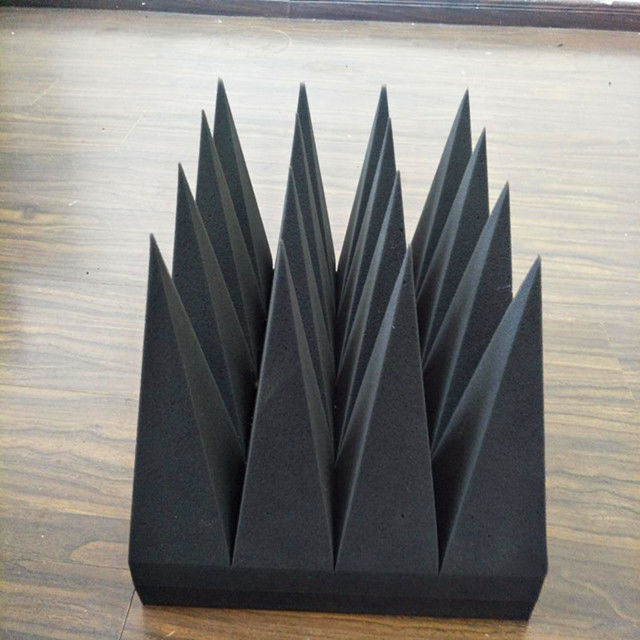

Hochleistungs-RF-Pyramidenabsorber Schaum Mikrowellenabsorber Materialien

  • High Power RF Pyramid Absorber Foam Microwave Absorbing Materials rf shielding room emc anechoic chamber
  • High Power RF Pyramid Absorber Foam Microwave Absorbing Materials rf shielding room emc anechoic chamber
  • High Power RF Pyramid Absorber Foam Microwave Absorbing Materials rf shielding room emc anechoic chamber
  • High Power RF Pyramid Absorber Foam Microwave Absorbing Materials rf shielding room emc anechoic chamber
Preis erhalten Plaudern Sie Jetzt

RF-Absorber für schalltote Kammern, EMV-Tests, hohe Qualität und wettbewerbsfähiger Preis

Geflockte EPP-Partikel sind gleichmäßig in der Größe und haben stabile Eigenschaften. Die Formpressung wie folgt:

  • Eingabe: EPP-Partikel werden durch ein Saugsystem in den Vorratsbehälter gesaugt und zur Lagerung abgewogen.
  • Anpressdruck: Vorkompression kann die durch den Transport verursachte Verformung verbessern und die Stabilität der Produkte nach dem Formen erhöhen. Das Vorkompressionssystem umfasst sechs Schritte: Entlüften, Wiegen, Saugen, Parametereinstellung, Starten und Entladen.
  • Formen: Die Form wird entsprechend der Form des Absorbers konstruiert, hier ist der Schaumstoffabsorber pyramidenförmig. Vor dem Formen müssen folgende Schritte durchgeführt werden, um die besten Formbedingungen zu erzielen: Fixieren der Form, Einstellen der Form, Parametereinstellung, Vorheizen, Saugen und Entladen. Der Formprozess umfasst: Schließen der Formen, Saugen, Dampferhitzen, Kühlen und Stabilisieren, Entformen.
  • Trocknen: Die Oberfläche der aus der Form entnommenen Produkte ist feucht und das Produkt im Inneren enthält Restwasser. Daher ist ein Trocknen erforderlich, um eine stabile Abmessung zu gewährleisten.
  • Nachbearbeitung: Kanten und Ecken glätten, lokale Verformungen korrigieren.
  • Qualitätsprüfung: Messen von Größe, Form und Gewicht der Produkte, um minderwertige Produkte auszusortieren.
  • Verpackung: Produkte sicher verpacken.



RF-Schaumstoffabsorber-Typen

Gummiplatten-Mikrowellenabsorber

Kohlenstoffbasierter Schaumstoff-Mikrowellenabsorber

Waben- und Hochleistungs-Mikrowellenabsorber

Sprühbarer Mikrowellenabsorber

Starre und gießbare Mikrowellenabsorber



TYP GRUNDGRÖSSE ANZAHL PYRAMIDAL GEWICHT GESAMTHÖHE GRUNDHÖHE PYRAMIDALHÖHE

PYRAMIDAL

BREITE
HZ-30 500*500 36*36 1,1 30 15 15 14
HZ-50 500*500 20*20 1,8 50 20 30 25
HZ-70 500*500 20*20 2,5 70 20 50 25
HZ-100 500*500 13*13 3,3 100 25 75 38
HZ-150 500*500 9*9 4,8 150 30 120 56
HZ-200 500*500 7*7 6,3 200 40 160 71
HZ-300 500*500 5*5 9 300 60 240 100
HZ-400 500*500 4*4 12 400 70 330 125
HZ-500 500*500 3*3 15 500 80 420 167
HZ-600 400*400 2*2 18 600 90 510 200
HZ-700 250*500 1*2 21 700 100 600 250
HZ-800 250*500 1*2 24 800 100 700 250
HZ-1000 334*334 1*1 30 1000 150 850 3



TYP HÖHE REFLEKTIVITÄT
40 15 10 3 1,5 0,5 0,3 0,2 0,15
HZ-100 100 50 45 40 30 20
HZ-150 150 50 50 45 33 25
HZ-200 200 50 50 50 37 30 17
HZ-300 300 50 50 50 40 33 20
HZ-400 400 50 50 50 45 40 25 17
HZ-500 500 50 50 50 45 40 30 20 17
HZ-600 600 50 50 50 50 40 30 25 20
HZ-700 700 50 50 50 50 43 35 30 20 17
HZ-800 800 50 50 50 50 45 36 30 20 17
HZ-1000 1000 50 50 50 50 45 38 35 25 20






Grundlegende Informationen zu RF-Schaumstoffabsorbern

Grundgröße: 500*500mm, kundenspezifisch akzeptabel

Standardhöhe: 30, 50, 100, 150, 200, 300, 400, 500, 700, 800, 1000mm



Merkmale von RF-Schaumstoffabsorbern

Das traditionelle Material für schalltote Kammern

Hervorragende Absorption über einen breiten Frequenzbereich

Flexibel



Über uns

  • Unser technisches Team verfügt über mehr als 10 Jahre Erfahrung in der Entwicklung von EMI-Filtern. Wir kennen die Sicherheitsstandards UL VDE CSA CE CQC usw. sehr gut.
  • Unser technisches Serviceteam beherrscht viele Arten von Prüfnormen wie für industrielle Anwendungen (IEC61800-3 für Frequenzumrichter EN12015 für Aufzüge EN55011 für ISM-Geräte usw.) und militärische Anwendungen (GJB151A GJB152A usw.). Wir können EMI-Probleme schnell, effektiv und kostengünstig lösen.
  • Unsere Prüfgeräte: LCR-Digitalbrücke/Spannungsprüfer/Isolationswiderstandsprüfer/Spektrumanalysator/Induktivitätsprüfer/Standard-Signalgenerator/Schirmraum/Störintensitätsprüfer usw.
  • Unser Produkt: EMI-Filter für allgemeine Zwecke/EMI-Filter für Frequenzumrichter/EMI-Filter für Abschirmvorrichtungen/EMI-Filter für militärische Anwendungen
  • Unser Vorteil: hohe Qualität/hohe Kosteneffizienz/kurze Lieferzeit
  • Unser Service: Alle Produkte haben eine zweijährige Garantie
  • Unsere Hauptkunden: Frequenzumrichter und Servoantriebssysteme/MRT-Abschirmungssysteme/Solarwechselrichtersysteme/Schienentransportsysteme usw.
