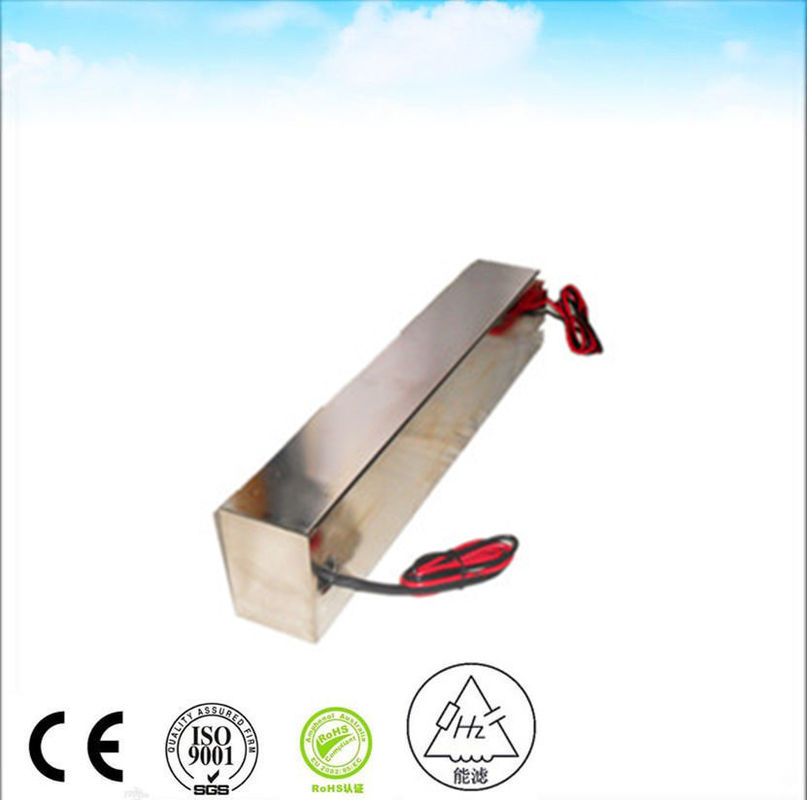

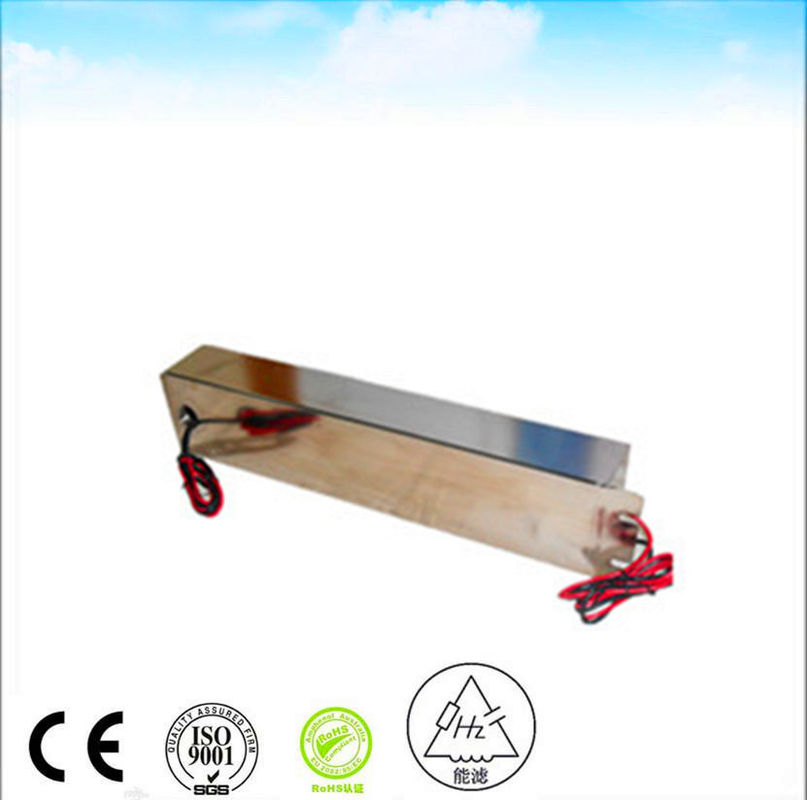

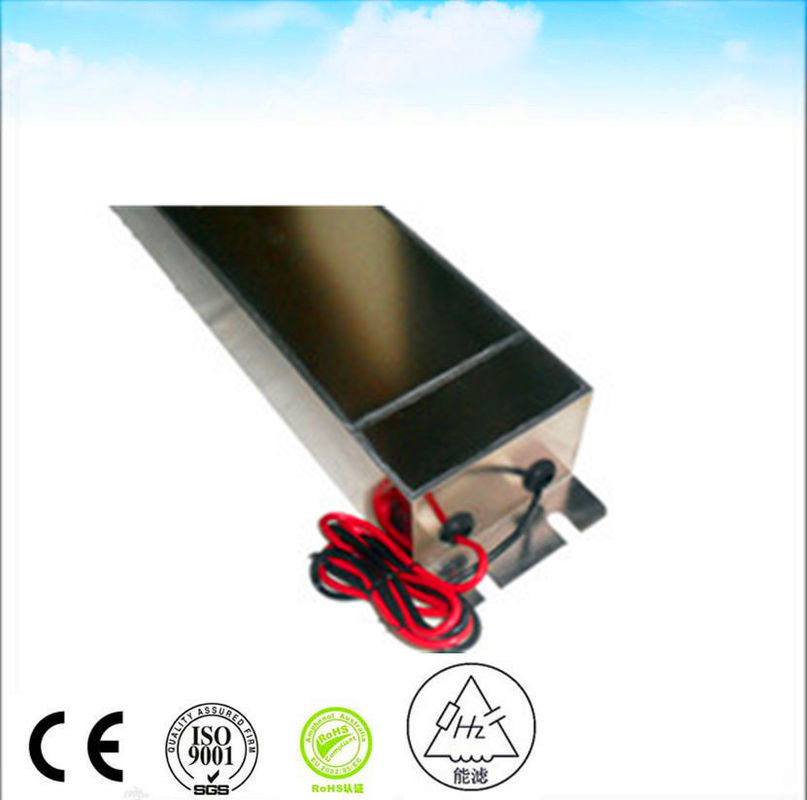

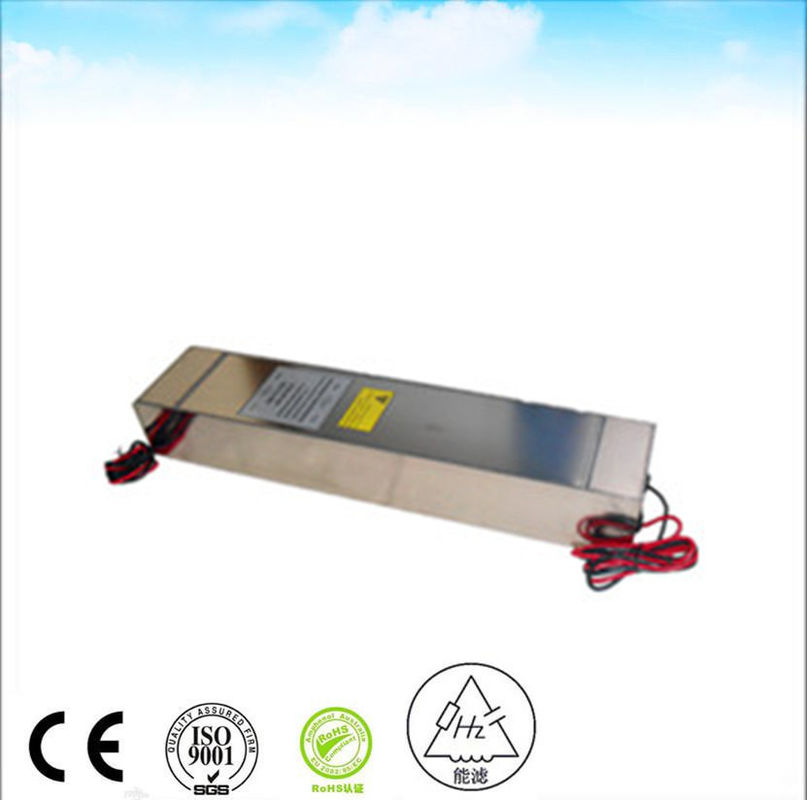

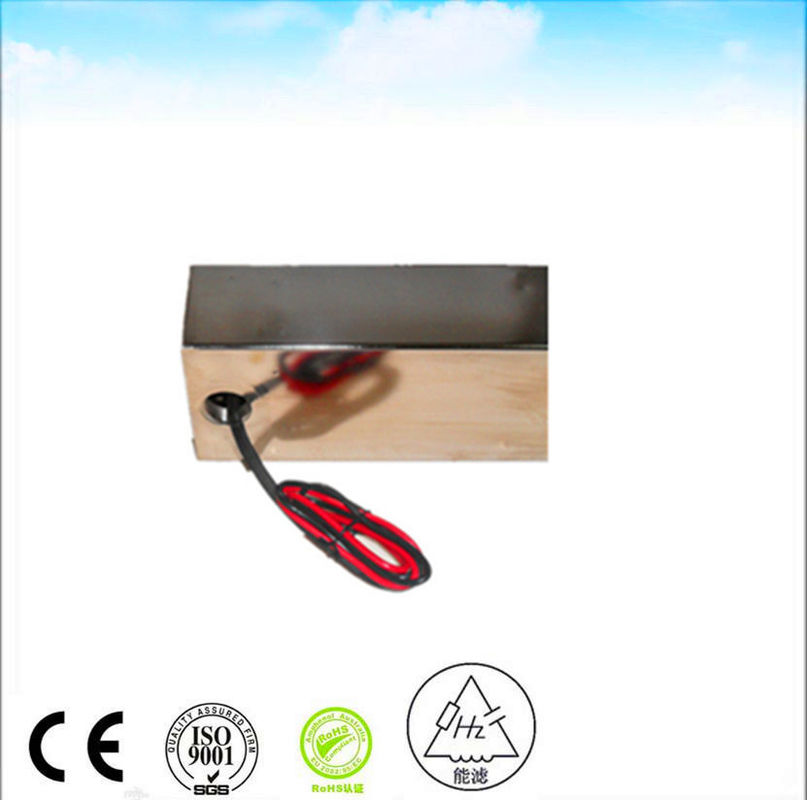

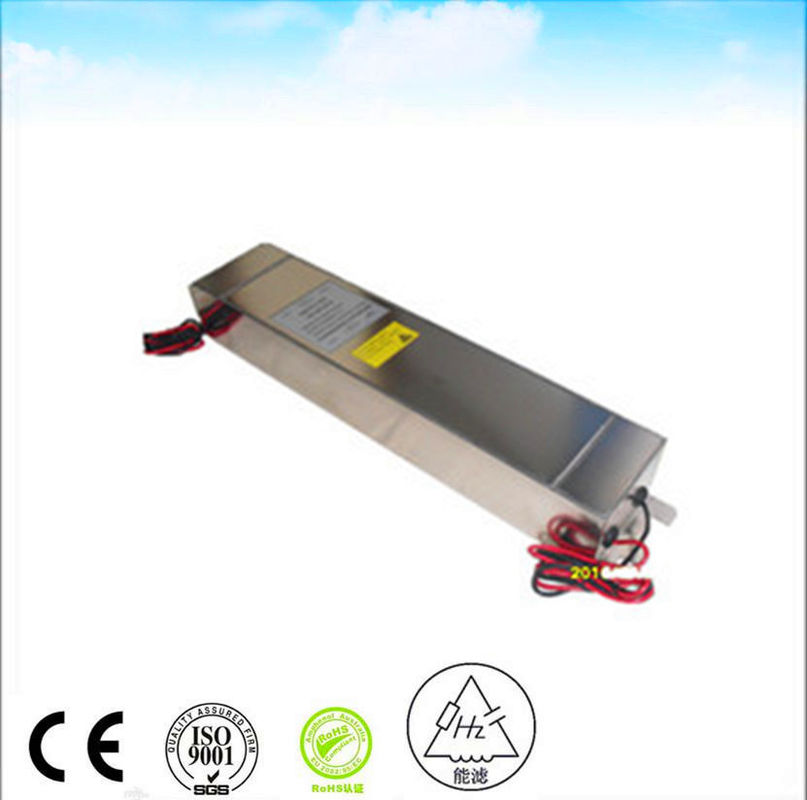

50A 120 250V AC DC EMI Netzfilter AC Rauschfilter EMV Netzfilter HF-Abschirmraum EMV-Anechoic Chamber
  • name
  • name
  • name
  • name
  • name
  • name

50A 120 250V AC DC EMI Netzfilter AC Rauschfilter EMV Netzfilter HF-Abschirmraum EMV-Anechoic Chamber

MOQ: >Stücke =1
Preis: $300.00
Standard Packaging: PC 1 in einem Karton die Bruttomasse ist über 20Kg
Supply Capacity: 100-teilig/Stücke pro Woche
Detail Information
Product Description
Detail Information
Herkunftsort
China
Markenname
nenglv
Zertifizierung
ce
Modellnummer
HZ-2X50C5
Typ:
EMI-Filter
Übertragungsfunktion:
Tiefpass
Pakettyp:
Durchgangsloch
Nominale Mittenfrequenz:
50/60Hz
3 dB Bandbreite:
14K
Einfügedämpfung:
100 dB
Eingangsimpedanz:
50 Ohm
Sperrbanddämpfung:
100 dB
Nennspannung:
120/250VAC
Nennstrom:
16A 30A
Betriebsfrequenz:
50/60Hz
Anwendung:
HF-Abschirmung Raum
Hafen:
Shanghai
Hervorheben:

DC Emi Filter Wechselstrom-50A

,

DC Emi Filter Wechselstrom-250V

,

Wechselstrom 1000VDC Emi Filter

Product Description

250VAC 50A EMI-Leitungsfilter für schirmlose Kammer



Nennspannung 250 VAC
Nennstrom 30 A
Betriebsfrequenz 50 60 Hz
Spannungsabfall Weniger als 1V
Überlast 140% des Nennstroms für 15 Minuten
Harmonische Verzerrung Weniger als 2% bei vollem Nennstrom
Leckstrom ≤0,2A bei 380/230VAC und 50Hz
Dielektrische Festigkeit 1000VDC (Leitung zu Leitung) 1000VDC (Leitung zu Gehäuse)
DC-Isolationswiderstand Gemäß MIL-STD-202 Methode 202
Anschlussfestigkeit Gemäß MIL-STD-202 Methode 211
Temperaturanstieg Gemäß MIL-F-15733
Einfügedämpfung ≥100dB bei 14K-40GHz Gemäß MIL-STD-220A, unter Lastbedingung
Klimaklassifizierung 25/070/21





Tipps zur Verkabelung/Anschluss von Filtern
EMI-Filterung funktioniert in beide Richtungen. Sie verhindert, dass Störungen auf der Stromleitung eindringen, und verhindert, dass Störungen, die im System erzeugt werden, nach außen gelangen. Da die Störungen überwiegend über die Stromleitungen wandern und oft von diesen abgestrahlt werden, ist die Verkabelung/der Anschluss des Filters entscheidend für die Installation des EMI-Filters. Die Beachtung von Best Practices bei der Verkabelung kann helfen, viele potenzielle EMI-Probleme zu reduzieren.

  • Ziel ist es, Strom- und Steuerleitungen getrennt zu halten. Stellen Sie sicher, dass Strom- und Steuerleitungen nicht parallel verlaufen. Wenn Kabel gekreuzt werden müssen, stellen Sie sicher, dass die Kabel sich im rechten Winkel oder so nah wie möglich an einem rechten Winkel kreuzen.
  • Führen Sie die Leiter so nah wie möglich am Panel entlang.
  • Stellen Sie sicher, dass die Eingangs- und Ausgangsleiter des Filters getrennt sind.
  • Halten Sie Eingangs- und Ausgangsleitungen getrennt.
  • Verwenden Sie bei Bedarf abgeschirmte Verkabelung, insbesondere auf der Seite, die vor abgestrahlten Störungen geschützt werden muss.
  • Stellen Sie sicher, dass die Abschirmung von abgeschirmten Kabeln an beiden Enden angeschlossen ist.



  1. Unser technisches Team verfügt über mehr als 10 Jahre Erfahrung in der Entwicklung von EMI-Filtern. Wir kennen die Sicherheitsstandards UL VDE CSA CE CQC usw. sehr gut.
  2. Unser technisches Serviceteam beherrscht viele Arten von Teststandards wie industrielle Anwendungen (IEC61800-3 für Frequenzumrichter EN12015 für Aufzüge EN55011 für ISM-Geräte usw.) und Anwendungen (GJB151A GJB152A usw.). Wir können EMI-Probleme schnell, effektiv und kostengünstig lösen.
  3. Unsere Testgeräte: LCR-Digitalbrücke/Spannungsprüfgerät/Isolationswiderstandsprüfer/Spektrumanalysator/Induktivitätsprüfer/Standard-Signalgenerator/Schirmraum/Störintensitätsmesser usw.
  4. Unser Produkt: EMI-Filter für allgemeine Zwecke/EMI-Filter für Frequenzumrichter/EMI-Filter für Abschirmungsanlagen/EMI-Filter für Anwendungen
  5. Unser Vorteil: hohe Qualität/hohe Kosteneffizienz/kurze Lieferzeit
  6. Unser Service: Alle Produkte haben eine zweijährige Garantie
  7. Unsere Hauptkunden: Frequenzumrichter und Servoantriebssysteme/MRT-Abschirmungssysteme/Solarwechselrichtersysteme/Schienenverkehrssysteme usw.
