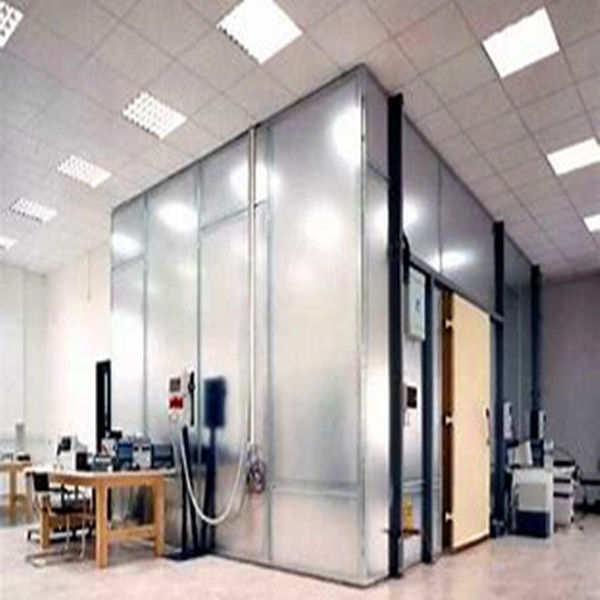

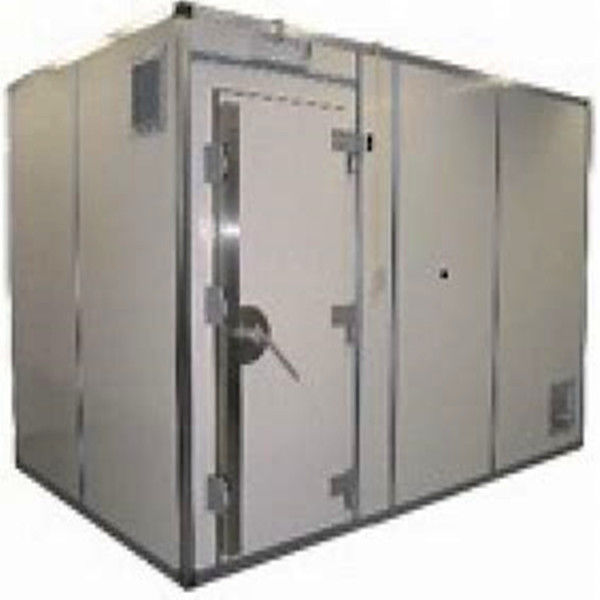

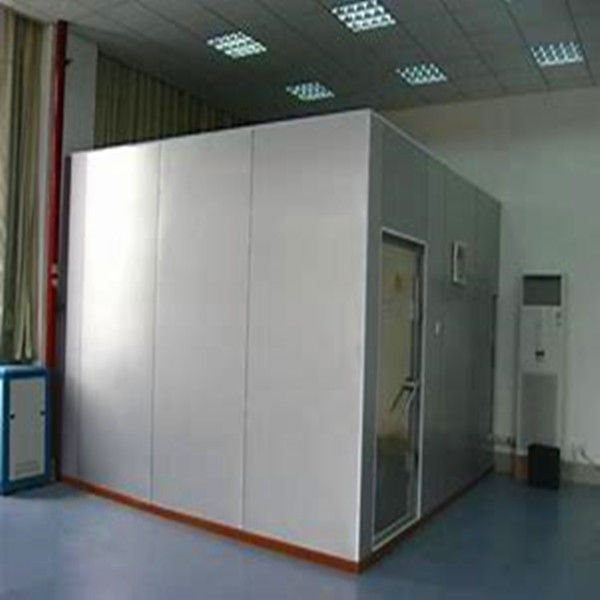

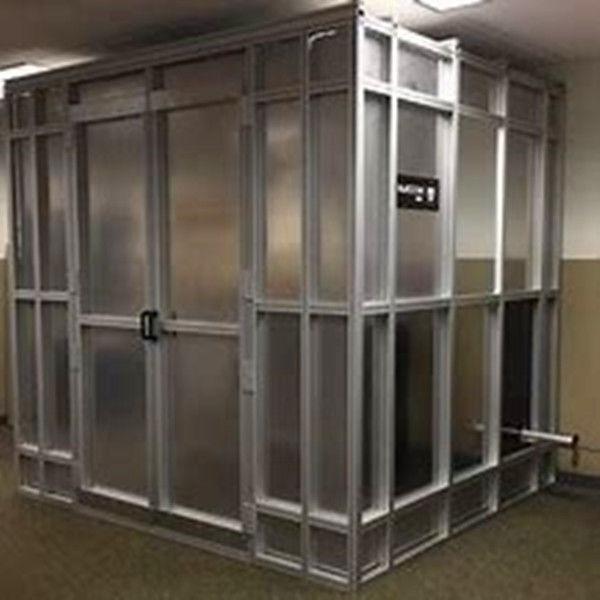

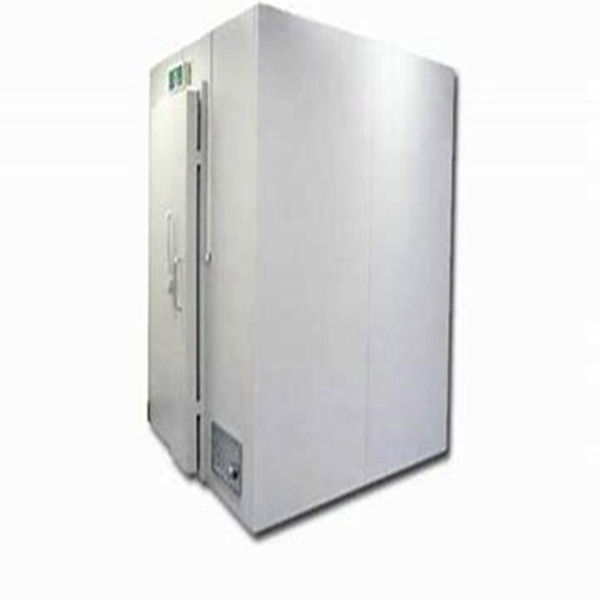

Laboratorien HF-Schutzraum Schrank Mri Kupferschutz 14KHz bis 40GHz HF-Schutzraum EMC Anecho-Kammer
-
Hervorheben
mri Kupferschild
,MRI HF-Abschirmung Raum
,HF-abgeschirmter Raum
-
TypRC -Filter
-
ÜbertragungsfunktionTiefpass
-
PakettypOberflächenmontage
-
Nominale Mittenfrequenz50Hz
-
3 dB Bandbreite10m
-
Einfügedämpfung100 dB
-
Eingangsimpedanz50 Ohm
-
Sperrbanddämpfung100 dB
-
StromversorgungEinphasig, dreiphasig oder Gleichstrom
-
VerwendungEMC -Test
-
Raumgrößeindividuell angepasst
-
Türgrößeindividuell angepasst
-
Panel2mm/3mm Stahlplatte
-
Dämpfung14KHz-40GHz> = 100 dB
-
VerpackungHolzkiste
-
Lieferzeit2-3 Wochen für EMC-Testen elektromagnetischer Abschirmungsraum
-
HafenShanghai
-
Markennamehaozhuo
-
ZertifizierungCE RoHS
-
ModellnummerH
-
Min Bestellmenge>=1 stellt ein
-
Preis$10,000.00
-
Verpackung InformationenHolzetui
-
Versorgungsmaterial-Fähigkeit1 Satz/Sätze pro Monat
Laboratorien HF-Schutzraum Schrank Mri Kupferschutz 14KHz bis 40GHz HF-Schutzraum EMC Anecho-Kammer
14KHz-40GHz mehr als 100dB für RF-geschirmte Laborschränke
EMC Pioneer RF-Schirmbox
- Konstruktion und Produktion von pneumatischen RF-Schirmboxen
- Semi-manuelle RF-Schirmbox und;
- Rein manuelle RF-Schirmbox
- Für Wi-Fi, Bluetooth, RFID, 3G & WLAN-Tests, GPS und Wimax
- Wird für Zellstandort-zu-Zellstandort-Tests verwendet
Wann ist ein abgeschirmter Raum notwendig?
· Wenn sich Ihr Labor in der Nähe eines Breitbandemitters (d. h. Geräte, die mehrere Frequenzen unter 400 Hz übertragen), eines Funkturms, eines Mobilfunksenders oder anderer großer Feldgeneratoren befindet, sollten Sie einen abgeschirmten Raum in Betracht ziehen.
· Wenn Ihre Forschung im Gamma-Band liegt und Sie keinen 60/50-Hz-Notchfilter zur Entfernung von Netzbrummgeräuschen verwenden möchten, sollten Sie einen abgeschirmten Raum in Betracht ziehen. Wir empfehlen, die oben genannten Schritte zu unternehmen, um zunächst die Netzbrummgeräusche zu minimieren. Wenn dies für Ihre Bedürfnisse nicht ausreicht, kann ein abgeschirmter Raum helfen.
| Produktmerkmale | ||||
| Die Abschirmplatten bestehen aus geformten kaltgewalzten Stahlplatten. Sie sind miteinander verbunden und mit CO2-Schutz verschweißt, was Verzug der Platten verhindern und die Ebenheit der Stahlplatten gewährleisten kann. | ||||
| Die selbsttragende Rahmenkonstruktion besteht aus Profilmaterialien. | ||||
| Abschirmtür ist optional: Standard-elektromotorische Tür (elektromotorische / manuelle Alternative), vollautomatische Abschirmtür (lichtaktiviert mit Passwort) Schiebetür. Auf der Oberfläche der Tür befindet sich eine Subshining-Edelstahldekoration. Die Standardabmessungen der Tür betragen: 0,85 x 2 (m). | ||||
| Großformatige hängende Schiebetür, elektromotorische Schiebetür, elektromotorische Schiebetür mit Gasbalg, Drehtür mit Schiene. | ||||
| Das belüftete Fenster ist als zellulärer Wellenleiter mit den Abmessungen 300 x 300 (mm) ausgeführt. | ||||
| Der Netzfilter ist in einem Zustand hoher Leistung und geringer Leckage. | ||||
| Telefon, Klimaanlage, Brandbekämpfungsgeräte, Glasfaser- und CAT5-Kabel können kundenspezifisch ausgestattet werden. | ||||
| Die Dekoration wird im abgeschirmten Raum gemäß den Anforderungen von Standardausrüstungsräumen vorgenommen. | ||||
| Abschirmungseigenschaften (dB) | ||||
|
Magnetfeld |
14kHz | 85dB | ||
| 100KHz | 100dB | |||
| 200KHz | 110dB | |||
| Flachwelle | 50-103MHz | 120dB | ||
|
Mikrowelle |
1-10GHz | 110dB | ||
| 10-20GHz | 100dB | |||
| 20-40GHz | 80dB | |||
| Anwendungsbereich | ||||
| EMV-Tests | ||||
| Artikel 1 | Modulplattentyp, 2mm/3mm verzinkte Stahlplatte | |||
| Artikel 2 | RF-Abschirmtür, Öffnungsgröße: 1000*2000mm Oder kundenspezifische Abmessungen |
|||
| Artikel 3 | Netzfilter 16A/ 32A/50A/63A Oder kundenspezifische Parameter |
|||
| Artikel 4 | Wabenlüftungsgitter 300x300x25mm 300x600x25mm Oder kundenspezifische Abmessungen |
|||
| Artikel 5 | RF-Platte 300*200mm, inklusive Wellenleiter Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 Oder kundenspezifische Abmessungen |
|||
| Artikel 6 | Boden Antistatischer Boden oder Laminatboden Oder kundenspezifische Materialien |
|||
| Artikel 7 | Schaumstoff-HF-Absorber Ferritkachel Hochleistungsabsorber |
|||
| Artikel 8 | Berylliumkupferfinger | |||
| Artikel 9 | Stahlwellenleiter | |||
| Artikel 10 | EMI-Abschirmdichtung | |||
| Abschirmungseigenschaften von RF-echofreien Kammern (dB) | ||
|
Magnetfeld |
14kHz | 75dB |
| 100KHz | 100dB | |
| 200KHz | 110dB | |
| Flachwelle | 50-103MHz | 120dB |
|
Mikrowelle |
1-10GHz | 110dB |
| 10-20GHz |
100dB |
|
