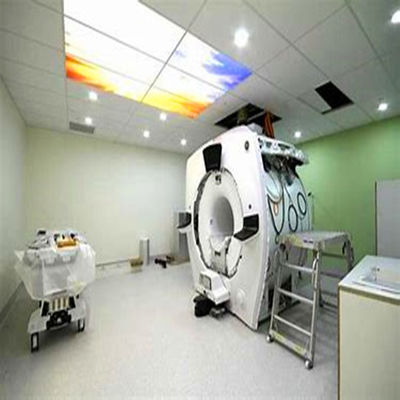

MRI Rf-KÄFIG für viele Arten mri Maschine
Überprüfungsraum-Beschreibung MRI:
Dieser Steckrahmenbau wird mit galvanisiertem Kupfer eingewickelt, das an alle mögliche Entwurfskriterien sich anpassen kann. Das ausgeführte und weggelaufene System erhöht Rf-Integrität mit weit 4,4 Nähten cm (1 3/4"), die in hohem Grade zusammengedrückt werden und bietet eine nahtlose Schildoberfläche an. Innenbefestiger müssen die Schildoberfläche nicht mit Absicht eindringen, die das langfristige Leben des Schildes erhöht.
Produkt-Eigenschaften | ||||
Platten abschirmend, werden von geformten kaltgewalzten Stahlplatten gemacht. Sie werden auf Art verbunden und geschweißt mit CO2-Schutz, der die Platten von der Verzerrung zurückhalten und das Planieren der Stahlplatten sicherstellen kann. | ||||
Selbst-gestützter Rahmenbau wird von den Abschnittmaterialien gemacht. | ||||
Tür abzuschirmen ist optional: (elektromotorische/manuelle Alternative) der elektromotorischen Standardtür, voll-automatische AbschirmungsSchiebetür der tür (leicht-aktiviert mit Passwort). Subshining-Edelstahldekoration ist auf Oberfläche der Tür. Standardmaß der Tür ist: 0.85×2 (m). | ||||
Umfangreiche hängende gleitende Abschirmentür, elektromotorische gleitende Einebnungstür, elektromotorische gleitende Schwätzertür, gedrehte Tür mit Bahn. | ||||
Gelüftetes Fenster ist in der zellulären Wellenleiterart mit Maß entworfen: 300×300 (Millimeter). | ||||
Energiefilter ist im Zustand von leistungsstarkem und von Niedrigdurchsickern. | ||||
Telefon, Klimaanlage, Feuerkampfgeräten, Glasfaser und Kabeln CAT5 können ausgerüstet werden besonders angefertigt worden. | ||||
Dekoration wird im Abschirmungsraum entsprechend Standardgeräteraumanforderungen vereinbart. | ||||
Abschirmung Eigenschaften (DB) | ||||
| 14kHz | 85dB | ||
100KHz | 100dB | |||
200KHz | 110dB | |||
Ebene Welle | 50-103MHz | 120dB | ||
| 1-10GHz | 110dB | ||
10-20GHz | 100dB | |||
20-40GHz | 80dB | |||
Anwendungs-Bereich | ||||
Tesing EMC | ||||
Einzelteile 1 | Modul-Plattenart, 2mm/3mm galvanisierte Stahlplatte | |||
Einzelteile 2 | HF-Abschirmung Tür, offene Größe: 1000*2000mm Oder fertigte Maß besonders an | |||
Einzelteile 3 | Energie-Filter 16A/ 32A/50A/63A Oder fertigte Parameter besonders an | |||
Einzelteile 4 | Bienenwaben-Belüftungsplatten 300x300x25mm 300x600x25mm Oder fertigte Maß besonders an | |||
Einzelteile 5 | Rf-Platte 300*200mm, einschließlich Wellenleiter Ø4cm/L220cm x1 BNC*2/N*2/SMA*2 Oder fertigte Maß besonders an | |||
Einzelteile 6 | Boden Antistatischer Boden oder lamellenförmig angeordneter Bodenbelag Oder fertigte Materialien besonders an | |||
Einzelteile 7 | Schaum Rf-Absorber Ferritfliese Absorber der hohen Leistung | |||
Einzelteile 8 | Berylliumkupfer Finger | |||
Einzelteile 9 | Stahlwellenleiter | |||
Einzelteile 10 | EMI Shielding Gasket |
Überprüfungsraum-Zusätze MRI
Zusätze 1 | MRI-Tür 1.2x2.1M |
Zusätze 2 | MRI-Fenster 0.8x1.2M |
Zusätze 3 | Entstörfilter 16A/25A/30A |
Zusätze 4 | Messingbienenwabenfilter 300x300x25mm 300x600x25mm |
Zusätze 5 | Kupferne Platte Kupferne Folie 1380mmx0.105mm |
Zusätze 6 | Messingwellenleiter |
Zusätze 7 | Kupfernes Band 25mm Breite 50M/Roll 50mm Breite 50M/Roll |
Zusätze 8 | Kupferne Wolle 2.5KGS/Roll |
Zusätze 9 | Berylliumkupferfinger |
