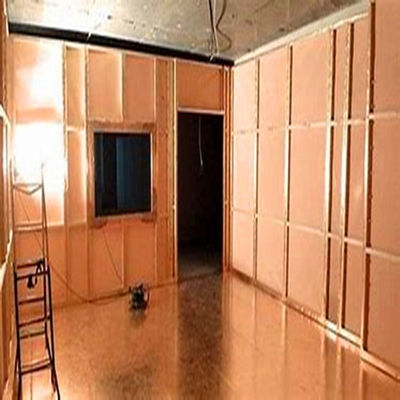

Käfig MRI Faraday
RAUM-Produkt-Eigenschaften MRI Überprüfungs:
HF-Abschirmung wird hergestellt, indem man die Kammern von einem 2mm Pan-artigen galvanisierten Plattensystem konstruiert. Die Ecken der abgeschirmten Platten werden geschweißt, gebaut Spray galvanisiert und mit speziellen Befestigern M10 auf einer Neigung von 150mm zusammen. Diese Befestiger sind nach einem vorher festgelegt Drehmoment installiert, um eine langes Leben HF-Abschirmung Verminderung sicherzustellen. Zwischen den Flanschen des Rfs schirmte Platten, eine Hochleistungsdichtung ist installiert sorgfältig ab. Dieser Bau basiert auf optimalen Verfahren und stellt die höchste HF-Abschirmung Leistung für die Militär- und industriellen Anwendungen zur Verfügung. Außerdem beseitigt der Entwurf den Bedarf am Schweißen, am Schnitt oder am Sägen, schnelle und saubere Vor-Ort-Installation erlaubend.
Überprüfungsraum-Beschreibung MRI:
Dieser Steckrahmenbau wird mit galvanisiertem Kupfer eingewickelt, das an alle mögliche Entwurfskriterien sich anpassen kann. Das ausgeführte und weggelaufene System erhöht Rf-Integrität mit weit 4,4 Nähten cm (1 3/4"), die in hohem Grade zusammengedrückt werden und bietet eine nahtlose Schildoberfläche an. Innenbefestiger müssen die Schildoberfläche nicht mit Absicht eindringen, die das langfristige Leben des Schildes erhöht.
Produkt-Eigenschaften | ||||
Platten abschirmend, werden von geformten kaltgewalzten Stahlplatten gemacht. Sie werden auf Art verbunden und geschweißt mit CO2-Schutz, der die Platten von der Verzerrung zurückhalten und das Planieren der Stahlplatten sicherstellen kann. | ||||
Selbst-gestützter Rahmenbau wird von den Abschnittmaterialien gemacht. | ||||
Tür abzuschirmen ist optional: (elektromotorische/manuelle Alternative) der elektromotorischen Standardtür, voll-automatische AbschirmungsSchiebetür der tür (leicht-aktiviert mit Passwort). Subshining-Edelstahldekoration ist auf Oberfläche der Tür. Standardmaß der Tür ist: 0.85×2 (m). | ||||
Umfangreiche hängende gleitende Abschirmentür, elektromotorische gleitende Einebnungstür, elektromotorische gleitende Schwätzertür, gedrehte Tür mit Bahn. | ||||
Gelüftetes Fenster ist in der zellulären Wellenleiterart mit Maß entworfen: 300×300 (Millimeter). | ||||
Energiefilter ist im Zustand von leistungsstarkem und von Niedrigdurchsickern. | ||||
Telefon, Klimaanlage, Feuerkampfgeräten, Glasfaser und Kabeln CAT5 können ausgerüstet werden besonders angefertigt worden. | ||||
Dekoration wird im Abschirmungsraum entsprechend Standardgeräteraumanforderungen vereinbart. | ||||
Abschirmung Eigenschaften (DB) | ||||
| 14kHz | 85dB | ||
100KHz | 100dB | |||
200KHz | 110dB | |||
Ebene Welle | 50-103MHz | 120dB | ||
| 1-10GHz | 110dB | ||
10-20GHz | 100dB | |||
20-40GHz | 80dB | |||
Anwendungs-Bereich | ||||
Tesing EMC | ||||
Einzelteile 1 | Modul-Plattenart, 2mm/3mm galvanisierte Stahlplatte | |||
Einzelteile 2 | HF-Abschirmung Tür, offene Größe: 1000*2000mm Oder fertigte Maß besonders an | |||
Einzelteile 3 | Energie-Filter 16A/ 32A/50A/63A Oder fertigte Parameter besonders an | |||
Einzelteile 4 | Bienenwaben-Belüftungsplatten 300x300x25mm 300x600x25mm Oder fertigte Maß besonders an | |||
Einzelteile 5 | Rf-Platte 300*200mm, einschließlich Wellenleiter Ø4cm/L220cm x1 BNC*2/N*2/SMA*2 Oder fertigte Maß besonders an | |||
Einzelteile 6 | Boden Antistatischer Boden oder lamellenförmig angeordneter Bodenbelag Oder fertigte Materialien besonders an | |||
Einzelteile 7 | Schaum Rf-Absorber Ferritfliese Absorber der hohen Leistung | |||
Einzelteile 8 | Berylliumkupfer Finger | |||
Einzelteile 9 | Stahlwellenleiter | |||
Einzelteile 10 | EMI Shielding Gasket |
Überprüfungsraum-Zusätze MRI
Zusätze 1 | MRI-Tür 1.2x2.1M |
Zusätze 2 | MRI-Fenster 0.8x1.2M |
Zusätze 3 | Entstörfilter 16A/25A/30A |
Zusätze 4 | Messingbienenwabenfilter 300x300x25mm 300x600x25mm |
Zusätze 5 | Kupferne Platte Kupferne Folie 1380mmx0.105mm |
Zusätze 6 | Messingwellenleiter |
Zusätze 7 | Kupfernes Band 25mm Breite 50M/Roll 50mm Breite 50M/Roll |
Zusätze 8 | Kupferne Wolle 2.5KGS/Roll |
Zusätze 9 | Berylliumkupferfinger |
