Rf-Käfig MRT-Abschirmraum Rf-Faraday-Käfig Abschirmprüfung Hochfrequenz-EMV-Anechoic-Kammer
Eigenschaften des Produkts:
- Rein, elektrisch abgelagertes Kupfer
- HF-Dämpfungsniveaus von > 100 dB bis zu 400 MHz
- Freistehende, strukturell isolierte HF-Wände
- Leichte Wand- und Deckenplatten
- Fabrikgefertigte und hergestellte HF-Schutzplatten
- Auftragnehmerfreundliche Innenräume
Neben der Verwendung für EMV-Kammern haben HF-abgeschirmte Räume eine Vielzahl verschiedener Anwendungen und bilden die Grundlage für eine Vielzahl von Prüfbereichen.die folgenden üblichen RF-geschützten Raumtypen erstellen und liefern:
RF-geschütztes Rechenzentrum
Hauptgeräteräume (auch als MER-Raum bezeichnet)
- Konferenzräume und Krisenkontrollzentren
- HF-abgeschirmte Steuer- und Verstärkerräume
- Leitfähige Prüfkammern
- Schallkammern
- (Halb) Anecho-Kammern

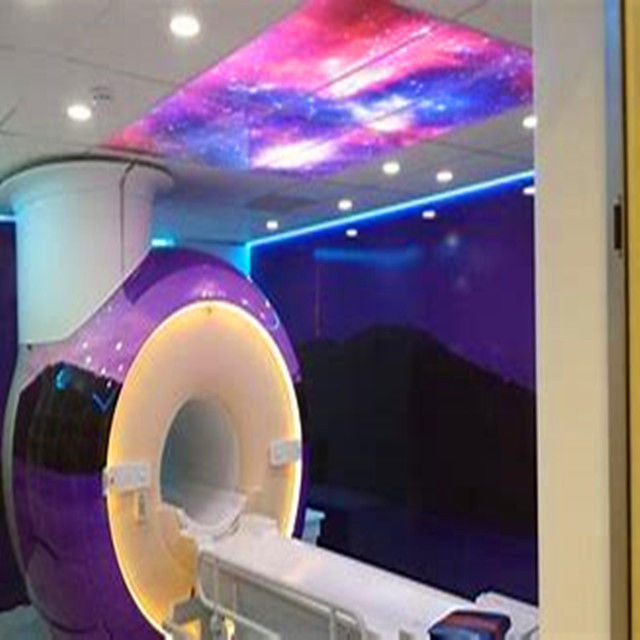

MRT-ScanBeschreibung des Raumes:

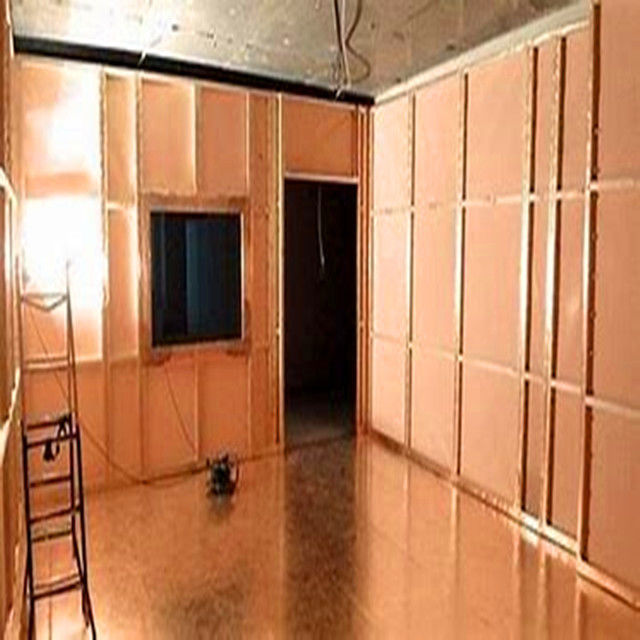

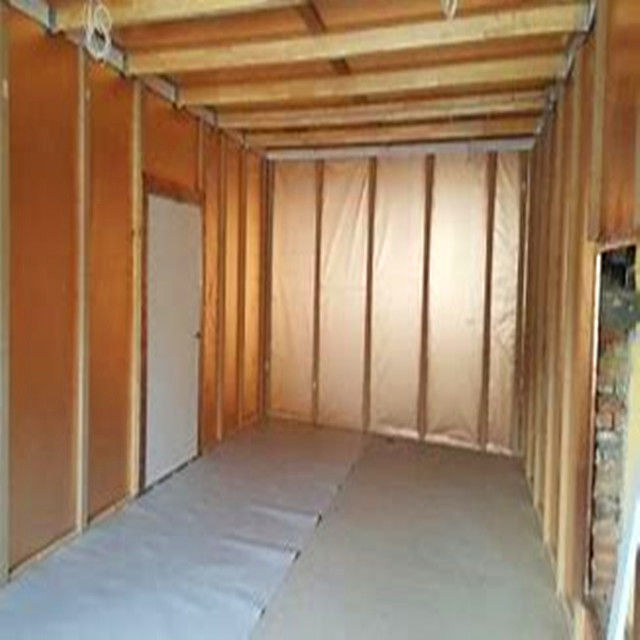

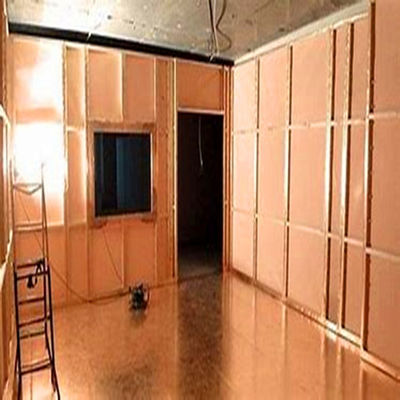

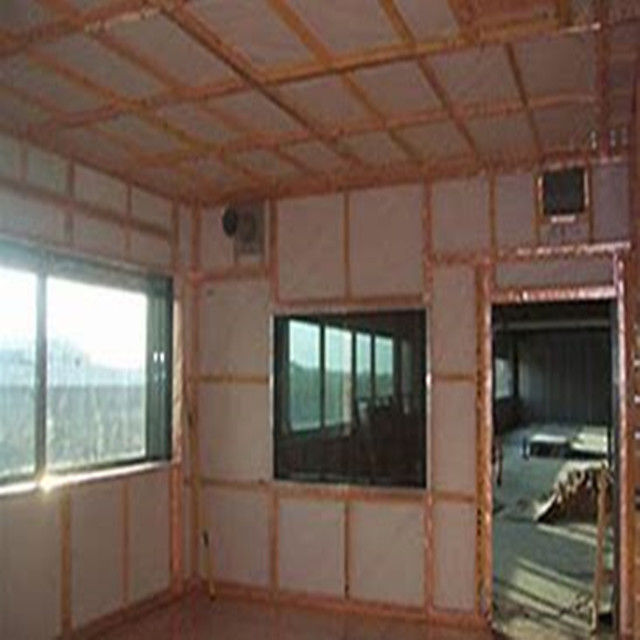

Diese modulare Rahmenkonstruktion ist mit elektroplattiertem Kupfer verpackt, das allen Konstruktionskriterien entspricht.4 cm große Nähte, die stark komprimiert sindDie inneren Befestigungsvorrichtungen müssen die Schildoberfläche nicht durchdringen, was die langfristige Lebensdauer des Schildes verbessert.
| Produktmerkmale | ||||

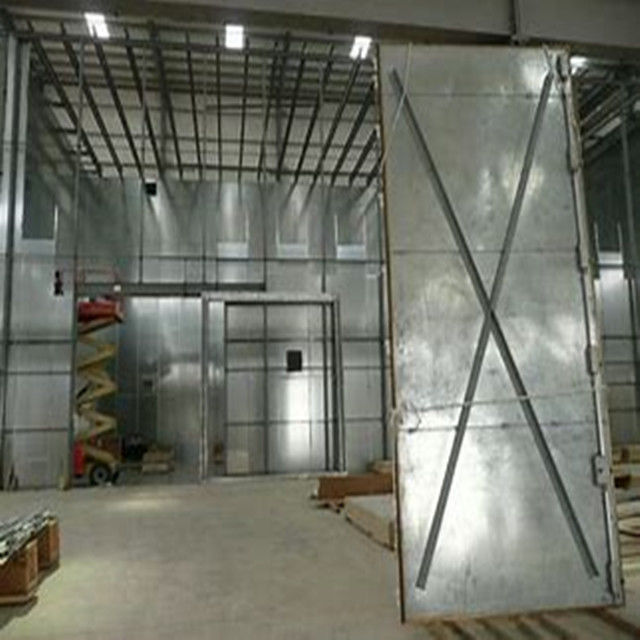

| Schirmplatten bestehen aus geformten kaltgewalzten Stahlplatten, die mit CO2-Schutz zusammengefügt und geschweißt werden.die die Platten vor Verzerrungen schützen und die Ausgleichung der Stahlplatten gewährleisten kann. | ||||
| Die selbsttragende Rahmenkonstruktion besteht aus Abschnittsmaterialien. | ||||
| Abschirmungstür ist optional: Standard-elektromotive Tür (elektromotive / manuelle Alternative), vollautomatische Abschirmungstür (lichtaktiviert mit Passwort) Schiebetür.Die Dekoration aus Edelstahl ist auf der Oberfläche der TürDie Standardmaße der Tür sind:0.85 x 2 m. | ||||
| Großflächige hängende Schiebetüren, elektromotorische Schiebetüren, elektromotorische Schiebetüren, Schiebetüren mit Gasbeutel, Drehtüren mit Gleis. | ||||
| Das gelüftete Fenster ist in zellulärem Wellenführer mit Abmessungen von 300 × 300 mm konzipiert. | ||||
| Der Leistungsfilter ist in einem Zustand mit hoher Leistung und geringer Leckage. | ||||
| Telefon, Klimaanlage, Feuerwehrgeräte, Glasfaser- und CAT5-Kabel können individuell ausgestattet werden. | ||||
| Die Dekoration wird im Abschirmraum nach den Anforderungen des Standard-Ausrüstungsraums angeordnet. | ||||
| Schutzeigenschaften (dB) | ||||
| 14 kHz | 85 dB | ||
| 100 kHz | 100 dB | |||
| 200 kHz | 110 dB | |||
| Flächenwelle | 50 bis 103 MHz | 120 dB | ||
| 1 bis 10 GHz | 110 dB | ||
| 10 bis 20 GHz | 100 dB | |||
| 20 bis 40 GHz | 80 dB | |||
| Anwendungsbereich | ||||
| EMV-Prüfung | ||||
| Posten 1 | Modul-Panelltyp, 2 mm/3 mm galvanisierte Stahlplatte | |||
| Posten 2 | HF-Schutztür, Öffnungsgröße: 1000*2000mm Oder angepasste Dimension | |||
| Nummer 3 | Leistungsfilter 16A/32A/50A/63A Oder benutzerdefinierter Parameter | |||
| Nummer 4 | Ventilationsplatten für Honigsäcke 300x300x25 mm 300 x 600 x 25 mm Oder angepasste Dimension | |||
| Nummer 5 | HF-Panel 300*200mm, einschließlich Wellenleiter Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 Oder angepasste Dimension | |||
| Nummern 6 | Boden Antistatische Fußböden oder Laminatböden Oder angepasste Materialien | |||
| Nummer 7 | Funkabsorber aus Schaumstoff Ferritfliesen Hochleistungsabsorber | |||
| Nummern 8 | Beryllium Kupfer Finger | |||
| Nummer 9 | Stahlwellenführer | |||
| Nummer 10 | EMI-Schutzdichtung | |||

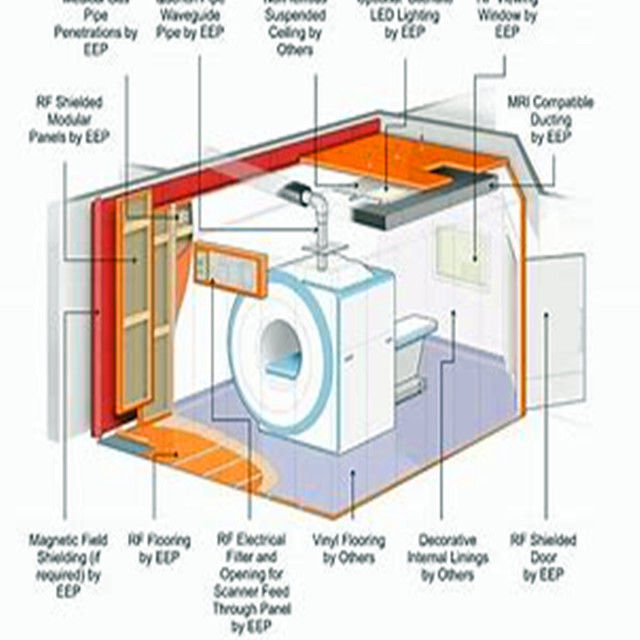

Zubehör für MRT-Scanneräume
| Zubehör 1 | MRT-Tür 1.2x2.1M |
| Zubehör 2 | MRT-Fenster 0,8x1,2 Meter |
| Zubehör 3 | EMI-Filter 16A/ 25A/ 30A |
| Zubehör 4 | Messingfilter aus Honighalm 300x300x25 mm 300 x 600 x 25 mm |
| Zubehör 5 | Kupferplatten Kupferfolie 1380 mm x 0,105 mm |
| Zubehör 6 | Wellenleiter aus Messing |
| Zubehör 7 | Kupferband 25 mm Breite 50 M/Rolle 50 mm Breite 50 M/Rolle |
| Zubehör 8 | Kupferwolle 2.5 KGS/Rolle |
| Zubehör 9 | Beryllium-Kupferfinger |
