Anechoische Kammer Ferritfliesen rf Abschirmraum EMC-Kammer
-
Hervorheben
Schalltoter Raum-Ferrit-Fliese
,Schalltoter Raum-Fliese
,Emc-Ferrit-Fliese
-
ProduktFerritfliese
-
Dicke5.2 mm 6,7 mm
-
AnwendungSchalltoter Raum
-
ProbeAkzeptieren
-
Größe100*100
-
MaßgeschneidertNicht angenommen
-
VerpackungHolzkiste
-
FarbeSchwarz
-
OberflächenbehandlungNEIN
-
SchwachJa
-
HerkunftsortP.R.CHINA
-
MarkennameHAOZHUO
-
ZertifizierungCE RoHS
-
ModellnummerE-Reihe
-
Min Bestellmengesqm 5
-
PreisUSD 3 PER PCS
-
Verpackung InformationenKarton
-
Versorgungsmaterial-Fähigkeit10000 PCS PRO WOCHE

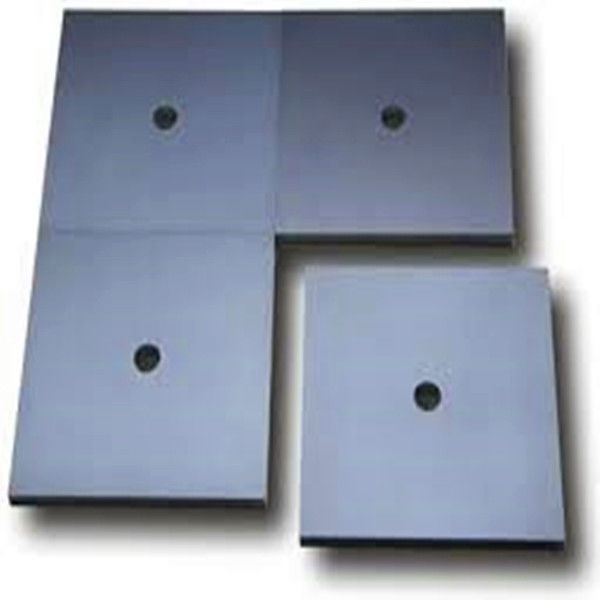

Anechoische Kammer Ferritfliesen rf Abschirmraum EMC-Kammer
Emc Ferritfliesen für Anechoik-Kammer-Prüfung
Mit spezialisierten Technologien zur Entwicklung verschiedener Ferritprodukte, um den Anforderungen der Kunden gerecht zu werden, stellt Samwha ausgezeichnete Ferritabsorber her (Flat- und Gitterarten).
Die Samwha-Ferritabsorber weisen eine ausgezeichnete Absorptionsleistung auf, sind kundenspezifisch widerstandsfähig, haben eine hohe Festigkeit und eine gute Wärmebeständigkeit.So können sie weit verbreitet als Anecho-Kammer für elektromagnetische Kompatibilität (EMC) Tests oder Block gegen elektromagnetische Störungen (EMI) verwendet werden.

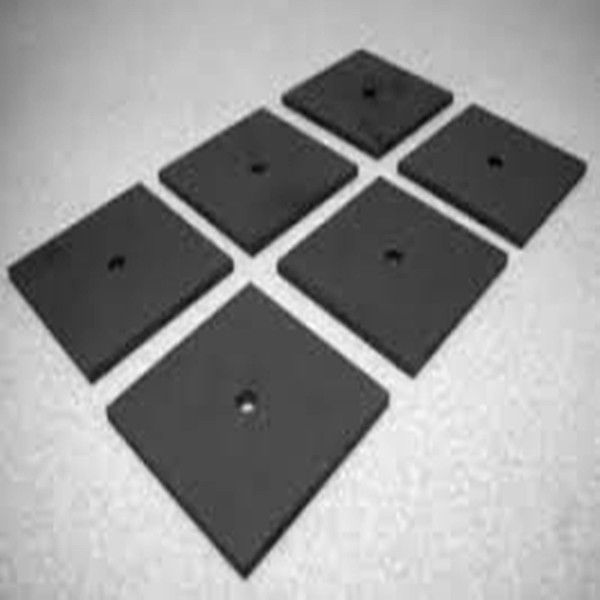

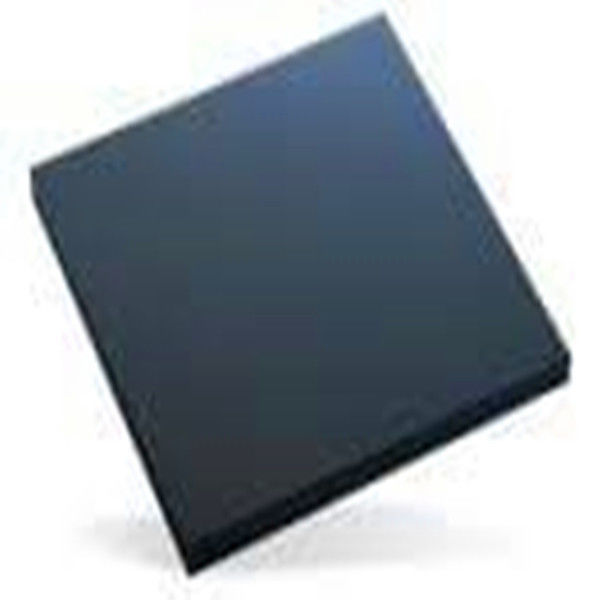

Größe der Ferritfliesen
· Größe der Basis: 100*100 mm
· Standardhöhe: 5,2 mm, 6,7 mm
· Durchmesser der Bohrung: 10 mm
| Erste Permeabilität | 5500 |
| Relativer Verlustfaktor | 15@0,1MHz |
| Sättigungsflussdichte | 280 ((1194A/m) |
| Remainenz | 180 |
| Zwangswirkung | 3 |
| Relative Temperaturfaktor | 3 |
| Die Curie-Temperatur. | 90 |
| Dichte | 4.85*1000 |
| Widerstandskraft | 100 |
| 30 MHz | - 25,5 dB |
| 100 MHz | -38 dB |
| 300 MHz | -19,5 dB |
| 500 MHz | -16 dB |
| 700 MHz | -12 dB |
| 1000 MHz | -10 dB |
Anwendung von Ferritfliesen

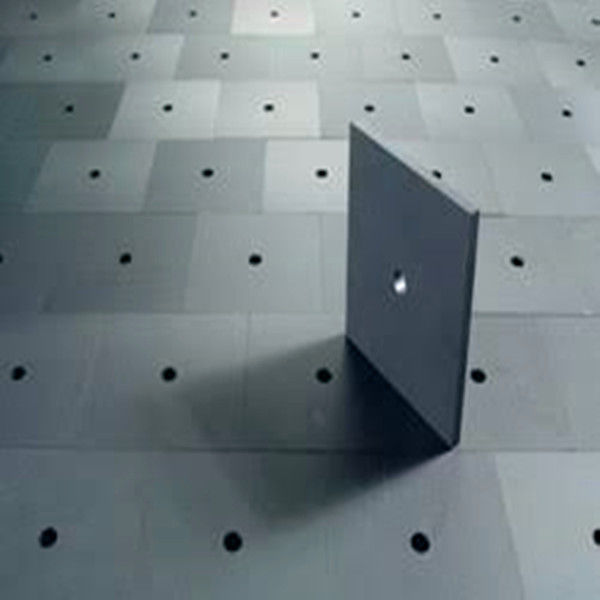

· Für die EMV-Kammer verwendet
Basierend auf dem Prinzip der komplexen magnetischen Durchlässigkeit, die der komplexen dielektrischen Konstante gleich (oder fast gleich) ist.Materialien mit dieser Eigenschaft weisen eine Impedanz auf, die der des "freien Raums" entspricht, und reflektieren daher bei normaler Einfallrate keine ausgestrahlte EnergieFerritfliesen können 10dB - 25dB Absorption zwischen 30MHz und 1GHz liefern.
Größe für die EMV-Kammer aus Ferritfliesen
· Größe der Basis: 100*100 mm
· Standardhöhe: 5,5 mm, 6,7 mm
· Durchmesser der Bohrung: 10 mm
Antrag auf Ferritfliesen für EMV-KammernFür die EMV-Kammer verwendet
Über uns
- Unser technisches Team verfügt über mehr als 10 Jahre Erfahrung in der Entwicklung von EMI-Filtern.
- Our technical service team learn many kinds of test standard such as industrial application (IEC61800-3 for frequency inverter drive EN12015 for elevator EN55011 for ISM device etc) and military application (GJB151A GJB152A etc)Wir können das EMI-Problem schnell und kostengünstig lösen.
- Unsere Prüfgeräte: LCR-Digitalbrücke/Spannungssicherheitstester/Isolierwiderstandstester/Spektrumanalysator/Induktortester/Standardsignalquelle/Schildraum/Interferenzintensitätstester usw.
- Unsere Produkte: EMI-Filter für allgemeine Zwecke/EMI-Filter für Frequenzumrichter/EMI-Filter für Abschirmungsanlagen/EMI-Filter für militärische Anwendungen
- Unser Vorteil: hohe Qualität/hohe Wirtschaftlichkeit/kurze Lieferzeit
- Unser Service: Alle Produkte haben eine Garantie von zwei Jahren
- Unsere Hauptkunden: Frequenzumrichter-Antrieb und Servo-Antriebssystem/MRT-Schutzsystem/Solarumrichtersystem/Schienenverkehrssystem usw.
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
