Hervorheben
6.7mm Ferrit-Fliesen-Absorber
,Emc Anechoic Chamber Ferrit-Fliesen
,50ohm Ferrit-Fliesen-Absorber
-
TypFerritfliesen
-
FarbeSchwarz
-
AnwendungEMV-ABSCHIEDENE KAMMER
-
Standardgröße5.2 mm 6,7 mm
-
3 dB Bandbreite5-10%
-
Einfügedämpfung100 dB
-
Eingangsimpedanz50 Ohm
-
Mindestbestellmenge500 Stück pro Bestellung
-
LiefernAktie
-
HerkunftsortChina
-
Markennameneutral
-
ZertifizierungCE RoHS
-
Modellnummer6,7
-
Min Bestellmenge1 - 9 Stücke
-
Preis$1000
-
Verpackung InformationenPC 1 in einem Karton
-
Versorgungsmaterial-Fähigkeit10-teilig/Stücke pro Tag

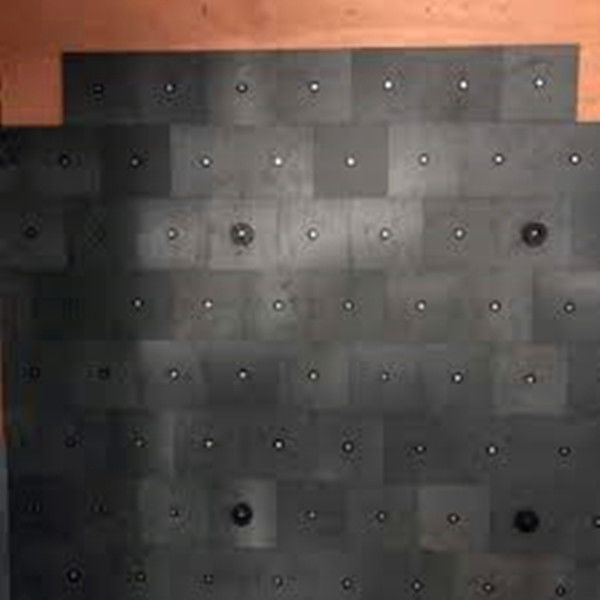

Absorber für die EMC-Anechoik-Kammer

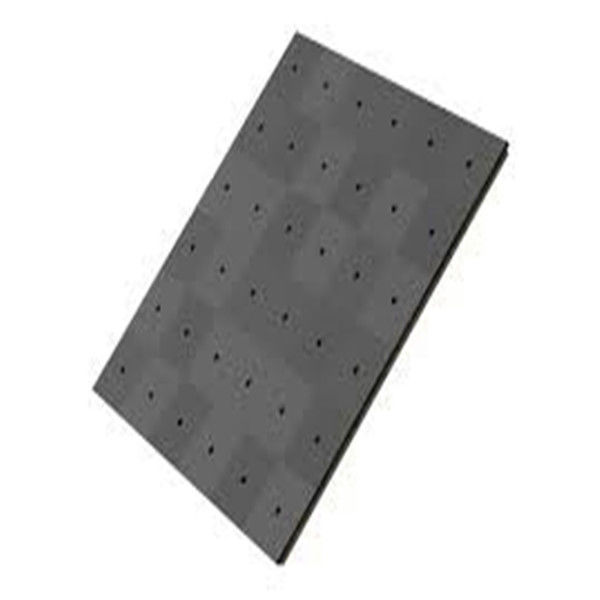

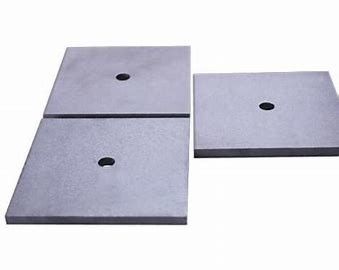

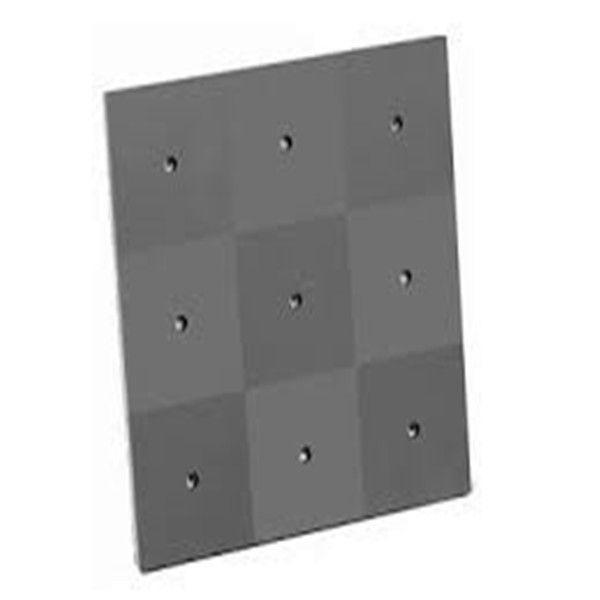

Ferrit-Fliesen-Größe
• Grundfläche: 100*100mm
• Standardhöhe: 5,2mm, 6,7mm
• Bohrungsdurchmesser: 10mm
Ferrit-Fliesen-Anwendung
• Verwendet für EMV-Kammer
Basierend auf dem Prinzip, dass die komplexe magnetische Permeabilität gleich (oder nahezu gleich) der komplexen dielektrischen Konstante ist. Materialien mit dieser Eigenschaft weisen eine Impedanz auf, die der von "freiem Raum" entspricht, und reflektieren daher keine abgestrahlte Energie bei senkrechtem Einfall.
Ferrit-Fliesen können zwischen 30MHz und 1GHz eine Absorption von 10dB - 25dB bieten. Die Fliesen sind dünn (ca. 0,26 Zoll), können aber schwer sein (etwa 10 lbs pro Quadratfuß).
Größe für EMV-Kammer-Ferrit-Fliesen
• Grundfläche: 100*100mm
• Standardhöhe: 5,5mm, 6,7mm
• Bohrungsdurchmesser: 10mm
Anwendung für EMV-Kammer-Ferrit-Fliesen
Verwendet für EMV-Kammer
Anfangspemeabilität 5500
Relativer Verlustfaktor 15@0,1MHz
Sättigungsflussdichte 280(1194A/m)
Remanenz 180
Koerzitivkraft 3
Relativer Temperaturfaktor 3
Curie-Temperatur 90
Dichte 4,85*1000
Spezifischer Widerstand 100
Leistung
30MHz -25,5dB
100MHz -38dB
300MHz -19,5dB
500MHz -16dB
700MHz -12dB
1000MHz -10dB
