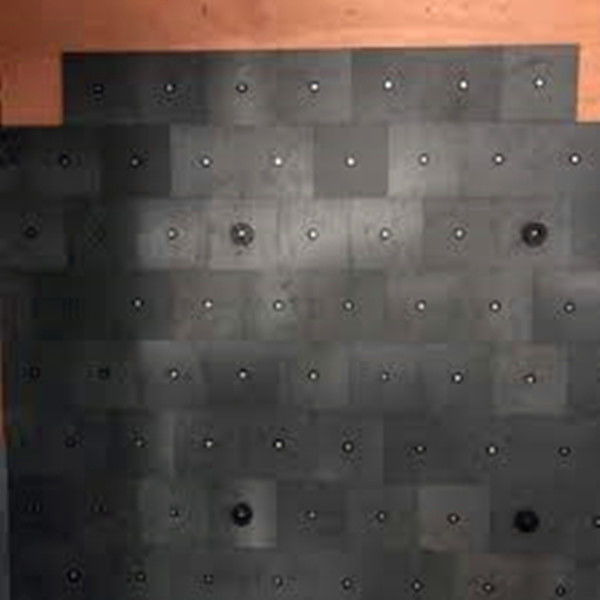

Hochfrequenz-Ferrit-Kachel-Absorber für HF-Abschirmung 100*100 Größe HF-Abschirmraum EMV-Anechoic-Kammer
Produits

HF-Abschirmraum

EMV-ABSCHIEDENE KAMMER

mri Faraday-Käfig

HF-Schutzbox

EMS-Energienetzfilter

Signalleitungsfilter

EMI-Durchlauffilter

RF-abgeschirmte Tür

PYRAMIDEN-ABSORBER

Ferrit-Fliesen-Absorber

HF-Abschirmdichtung

RF-Schutzkopferfolie

Luftlüftungskanal für Honigsäcke
Kontaktieren Sie uns
emcfilter18@gmail.com
+86-519-88055165
Kontaktieren Sie uns jetzt
Hochfrequenz-Ferrit-Kachel-Absorber für HF-Abschirmung 100*100 Größe HF-Abschirmraum EMV-Anechoic-Kammer
  • name
  • name
  • name
  • name
  • name

Hochfrequenz-Ferrit-Kachel-Absorber für HF-Abschirmung 100*100 Größe HF-Abschirmraum EMV-Anechoic-Kammer

MOQ: 1 - 9 Stücke
Preis: $1000
Standard Packaging: 100 PC in einem Karton die Bruttomasse ist über 20Kg
Supply Capacity: 100-teilig/Stücke pro Woche
Detail Information
Product Description
Detail Information
Herkunftsort
Jiangsu, China
Markenname
neutral
Zertifizierung
CE RoHS
Modellnummer
5,2
Typ:
Ferritfliese
Farbe:
Schwarz
Basisgröße:
100*100
Dicke:
5.2 mm 6,7 mm
3 dB Bandbreite:
14K
Einfügedämpfung:
100 dB
Eingangsimpedanz:
50 Ohm
Sperrbanddämpfung:
100 dB
Anwendung:
EMC-KAMMER
Mindestbestellmenge:
500 STÜCK
Liefern:
10000
Lieferung:
Auf dem Seeweg
Hafen:
Shanghai
Hervorheben:

Rf Schirmung Ferrit-Fliesen Absorber

,

Ferrit-Fliesen Absorber 100x100

,

100dB Ferrit-Fliesen Absorber

Product Description

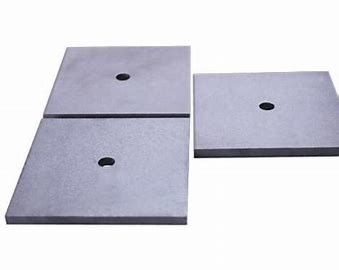

Ferrit-Fliesen Größe

  • Basisgröße: 100*100mm
  • Standardhöhe: 5,2mm, 6,7mm
  • Bohrungsdurchmesser: 10mm





Ferrit-Fliesen Anwendung

  • Verwendet für EMV-Kammer

Basiert auf dem Prinzip, dass die komplexe magnetische Permeabilität gleich (oder nahezu gleich) der komplexen dielektrischen Konstante ist. Materialien mit dieser Eigenschaft weisen eine Impedanz auf, die der des "freien Raums" entspricht, und reflektieren daher keine abgestrahlte Energie bei senkrechtem Einfall.

Ferrit-Fliesen können zwischen 30MHz und 1GHz eine Absorption von 10dB - 25dB bieten. Die Fliesen sind dünn (ca. 0,26 Zoll), können aber schwer sein (ca. 10 lbs pro Quadratfuß).



Größe für EMV-Kammer-Ferrit-Fliesen

  • Basisgröße: 100*100mm
  • Standardhöhe: 5,5mm, 6,7mm
  • Bohrungsdurchmesser: 10mm

Anwendung für EMV-Kammer-Ferrit-Fliesen

Verwendet für EMV-Kammer

Anfangspemeabilität 5500
Relativer Verlustfaktor 15@0,1MHz
Sättigungsflussdichte 280(1194A/m)
Remanenz 180
Koerzitivkraft 3
Relativer Temperaturfaktor 3
Curie-Temperatur 90
Dichte 4,85*1000
Spezifischer Widerstand 100



Leistung

30MHz -25,5dB
100MHz -38dB
300MHz -19,5dB
500MHz -16dB
700MHz -12dB
1000MHz -10dB



Hochfrequenz-Ferrit-Kachel-Absorber für HF-Abschirmung 100*100 Größe HF-Abschirmraum EMV-Anechoic-Kammer

Teil Abmessungen in mm
A 99,95 +/-0,10
B 99,95 +/-0,10
C 6,70 +/-0,10
D 10,00 +/-0,20
Gewicht

330g





Hochfrequenz-Ferrit-Kachel-Absorber für HF-Abschirmung 100*100 Größe HF-Abschirmraum EMV-Anechoic-KammerHochfrequenz-Ferrit-Kachel-Absorber für HF-Abschirmung 100*100 Größe HF-Abschirmraum EMV-Anechoic-Kammer
