Absorber für Ferritfliesen für EMC Rf 10m und 3m Kammer rf Abschirmraum emc Anecho-Kammer
  • name
  • name
  • name
  • name
  • name
  • name

Absorber für Ferritfliesen für EMC Rf 10m und 3m Kammer rf Abschirmraum emc Anecho-Kammer

MOQ: >Stücke =1000
Preis: $2.90
Standard Packaging: Holzetui
Supply Capacity: 1000-teilig/Stücke pro Woche
Detail Information
Product Description
Detail Information
Herkunftsort
CHINA
Markenname
haozhuo
Modellnummer
H-100
Typ:
RC -Filter
Übertragungsfunktion:
Tiefpass
Pakettyp:
Oberflächenmontage
Nominale Mittenfrequenz:
50Hz
3 dB Bandbreite:
1 MHz
Einfügedämpfung:
100
Eingangsimpedanz:
50
Sperrbanddämpfung:
100
Basisgröße:
10*10
Standardhöhe:
5,2 mm, 6,7 mm
Farbe:
Schwarz
Mindestbestellmenge:
5 m²
Modelltyp:
Kachel 52, Kachel 67
Paket:
mit Teller
Hafen:
Shanghai
Hervorheben:

EMC-Kammer Ferrit-Fliesen Absorber

,

Absorber für Ferrit-Fliesen aus Kammern

Product Description

Ferritkachel für EMV-HF-Kammern (10m und 3m)



Dies ist sowohl vorteilhaft als auch entscheidend für die Leistung bei niedrigen und hohen Frequenzen, die hohe Wärmeableitung und das Breitbandverhalten. Wir verwenden sehr ausgefeilte Fertigungstechniken, um sowohl unsere Ferrit- als auch unsere Schaumstoff-Absorbermaterialien herzustellen. Diese Techniken ermöglichen es uns, jeden Parameter der Materialien zu kontrollieren, der die Leistung und Sicherheit beeinflusst. Durch die Einhaltung strenger Qualitätskontrollen während des gesamten Herstellungsprozesses können wir viele zeitaufwändige und unnötige Schritte umgehen (z. B. die Messung jedes einzelnen Absorberprodukts auf Größen- und HF-Parameterkonformität). Das Ergebnis ist ein wesentlich effizienterer Produktionsprozess mit einer höheren Ausbeute an Absorberprodukten.

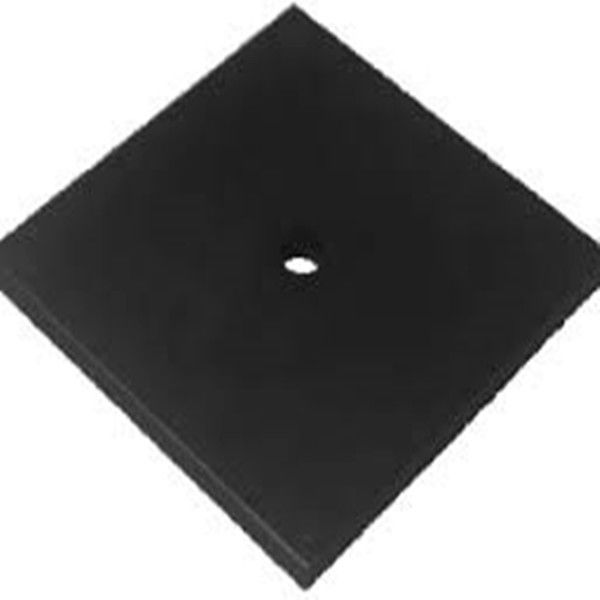

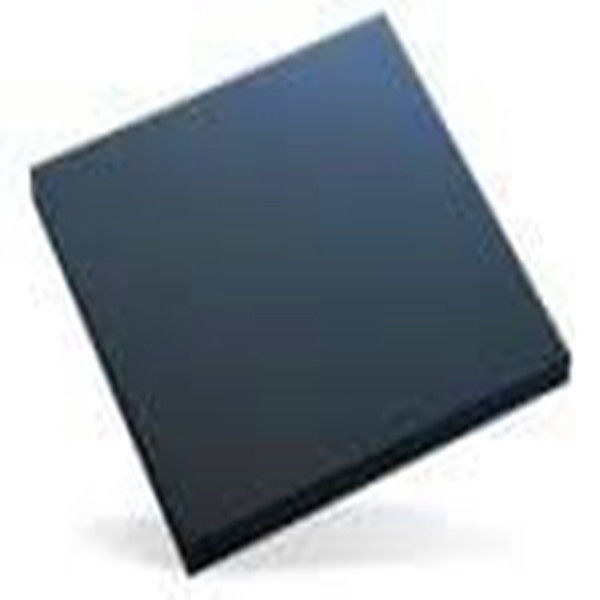

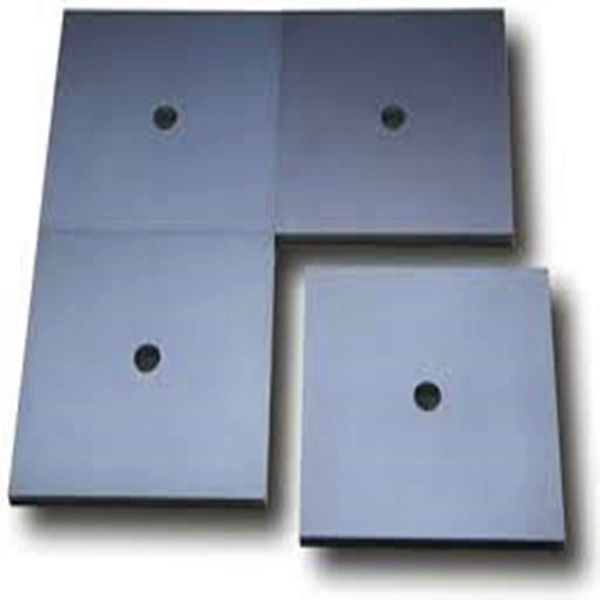

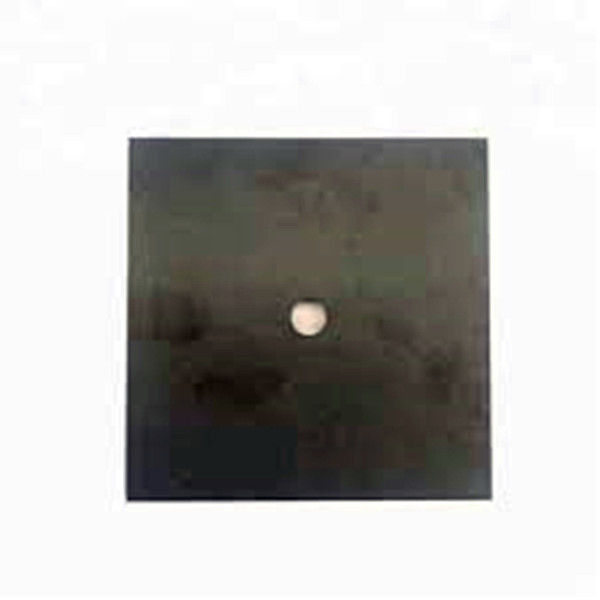

Größe der Ferritkachel

• Grundfläche: 100*100mm

• Standardhöhe: 5,2mm, 6,7mm

• Bohrungsdurchmesser: 10mm

Anfangspemeabilität 5500
Relative Verlustfaktor 15@0,1MHz
Sättigungspulsdichte 280(1194A/m)
Remanenz 180
Koerzitivkraft 3
Relative Temperaturfaktor 3
Curie-Temperatur 90
Dichte 4,85*1000
Spezifischer Widerstand 100



30MHz -25,5dB
100MHz -38dB
300MHz -19,5dB
500MHz -16dB
700MHz -12dB
1000MHz -10dB

Anwendung von Ferritkacheln

• Verwendet für EMV-Kammern

Basiert auf dem Prinzip, dass die komplexe magnetische Permeabilität gleich (oder nahezu gleich) der komplexen dielektrischen Konstante ist. Materialien mit dieser Eigenschaft weisen eine Impedanz auf, die der des "freien Raums" entspricht, und reflektieren daher keine abgestrahlte Energie bei senkrechtem Einfall. Ferritkacheln können zwischen 30 MHz und 1 GHz eine Absorption von 10 dB bis 25 dB bieten. Die Kacheln sind dünn (ca. 0,26 Zoll), können aber schwer sein (etwa 10 Pfund pro Quadratfuß).



Größe für EMV-Kammer-Ferritkacheln

• Grundfläche: 100*100mm

• Standardhöhe: 5,5mm, 6,7mm

• Bohrungsdurchmesser: 10mm



Anwendung für EMV-Kammer-FerritkachelnVerwendet für EMV-Kammern



Über uns

  • Unser technisches Team verfügt über mehr als 10 Jahre Erfahrung in der Entwicklung von EMI-Filtern. Wir kennen die Sicherheitsstandards UL, VDE, CSA, CE, CQC usw. sehr gut.
  • Unser technisches Serviceteam beherrscht viele Arten von Prüfnormen, wie z. B. industrielle Anwendungen (IEC61800-3 für Frequenzumrichter, EN12015 für Aufzüge, EN55011 für ISM-Geräte usw.) und Anwendungen (GJB151A, GJB152A usw.). Wir können EMI-Probleme schnell, effektiv und kostengünstig lösen.
  • Unsere Prüfgeräte: LCR-Digitalbrücke/Spannungsprüfer/Isolationswiderstandsprüfer/Spektrumanalysator/Induktivitätsprüfer/Standard-Signalgenerator/Schirmraum/Störintensitätsprüfer usw.
  • Unser Produkt: EMI-Filter für allgemeine Zwecke/EMI-Filter für Frequenzumrichter/EMI-Filter für Abschirmungseinrichtungen/EMI-Filter für Anwendungen
  • Unser Vorteil: hohe Qualität/hohe Kosteneffizienz/kurze Lieferzeit
  • Unser Service: Alle Produkte haben eine zweijährige Garantie
  • Unsere Hauptkunden: Frequenzumrichter und Servoantriebssysteme/MRT-Abschirmungssysteme/Solarwechselrichtersysteme/Schienenverkehrssysteme usw.

Absorber für Ferritfliesen für EMC Rf 10m und 3m Kammer rf Abschirmraum emc Anecho-KammerAbsorber für Ferritfliesen für EMC Rf 10m und 3m Kammer rf Abschirmraum emc Anecho-Kammer
