EMV-Kammer RF Ferrit-Kachel-Absorber 6,7 mm 5,2 mm Höhe EMV-schalltoter Raum HF-Abschirmraum
  • name
  • name
  • name
  • name
  • name
  • name

EMV-Kammer RF Ferrit-Kachel-Absorber 6,7 mm 5,2 mm Höhe EMV-schalltoter Raum HF-Abschirmraum

MOQ: >Stücke =1000
Preis: $2.90
Standard Packaging: Holzetui
Supply Capacity: 1000-teilig/Stücke pro Woche
Detail Information
Product Description
Detail Information
Herkunftsort
China
Markenname
haozhuo
Zertifizierung
CE RoHS
Modellnummer
H-100
Typ:
RC -Filter
Übertragungsfunktion:
Tiefpass
Pakettyp:
Oberflächenmontage
Nominale Mittenfrequenz:
50Hz
3 dB Bandbreite:
1 MHz
Einfügedämpfung:
100
Eingangsimpedanz:
50
Sperrbanddämpfung:
100
Basisgröße:
10*10
Standardhöhe:
5,2 mm, 6,7 mm
Farbe:
Schwarz
Mindestbestellmenge:
5 m²
Modelltyp:
Kachel 52, Kachel 67
Paket:
mit Teller
Hafen:
Shanghai
Hervorheben:

Rf Ferrit-Fliesen Absorber

,

EMV-Ferritfliesen

,

Ferrit-Fliesen-Absorber

Product Description

6.7mm 5,2mm hohe Ferritfliese für EMC-Kammer



  • Typische Leistung bei:
    • 30 MHz = -18,0 dB
    • 100 MHz = -27,0 dB
    • 300 MHz = -25,0 dB
    • 500 MHz = -19,5 dB
    • 1000 MHz = -12,5 dB
  • Anfangsdurchlässigkeit: 2000±20%
  • Relativer Verlust: 25 (0,1 MHz) tanδ/μiac
  • Sättigungsfluxdichte: 260 (1194A/m)
  • 3.93" mal 3.93" (0,0265" dick)
  • Mindestanforderungen an die Bestellung gelten

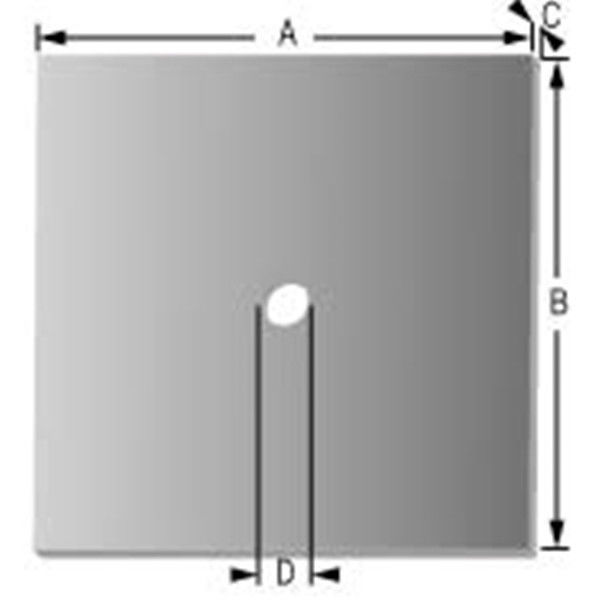

Größe der Ferritfliesen

· Größe der Basis: 100*100 mm

· Standardhöhe: 5,2 mm, 6,7 mm

· Durchmesser der Bohrung: 10 mm



Erste Permeabilität 5500
Relativer Verlustfaktor 15@0,1MHz
Sättigungsflussdichte 280 ((1194A/m)
Remainenz 180
Zwangswirkung 3
Relative Temperaturfaktor 3
Die Curie-Temperatur. 90
Dichte 4.85*1000
Widerstandskraft 100



30 MHz - 25,5 dB
100 MHz -38 dB
300 MHz -19,5 dB
500 MHz -16 dB
700 MHz -12 dB
1000 MHz -10 dB

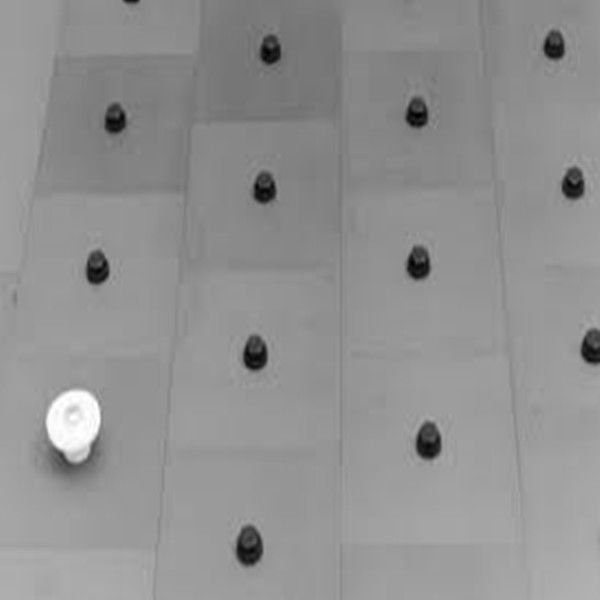

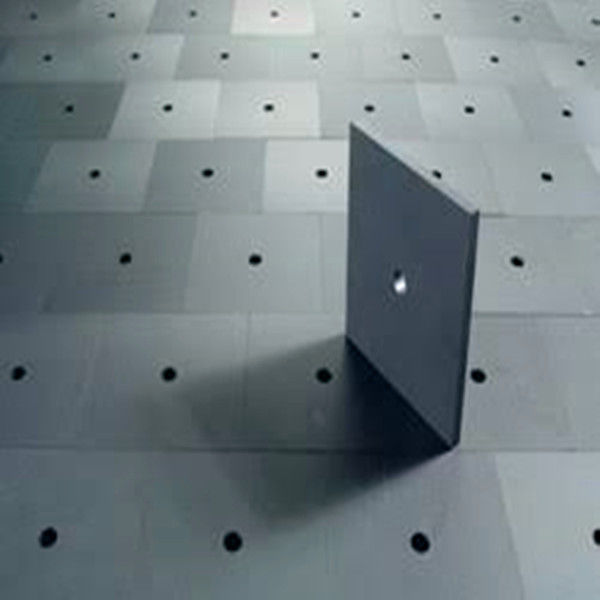

Anwendung von Ferritfliesen

· Für die EMV-Kammer verwendet

Basierend auf dem Prinzip der komplexen magnetischen Durchlässigkeit, die der komplexen dielektrischen Konstante gleich (oder fast gleich) ist.Materialien mit dieser Eigenschaft weisen eine Impedanz auf, die der des "freien Raums" entspricht, und reflektieren daher bei normaler Einfallrate keine ausgestrahlte EnergieFerritfliesen können 10dB - 25dB Absorption zwischen 30MHz und 1GHz liefern.



Größe für die EMV-Kammer aus Ferritfliesen

· Größe der Basis: 100*100 mm

· Standardhöhe: 5,5 mm, 6,7 mm

· Durchmesser der Bohrung: 10 mm



Antrag für EMV-KammerferritfliesenFür die EMV-Kammer verwendet



Über uns

  • Unser technisches Team verfügt über mehr als 10 Jahre Erfahrung in der Entwicklung von EMI-Filtern.
  • Our technical service team learn many kinds of test standard such as industrial application (IEC61800-3 for frequency inverter drive EN12015 for elevator EN55011 for ISM device etc) and military application (GJB151A GJB152A etc)Wir können das EMI-Problem schnell und kostengünstig lösen.
  • Unsere Prüfgeräte: LCR-Digitalbrücke/Spannungssicherheitstester/Isolierwiderstandstester/Spektrumanalysator/Induktortester/Standardsignalquelle/Schildraum/Interferenzintensitätstester usw.
  • Unsere Produkte: EMI-Filter für allgemeine Zwecke/EMI-Filter für Frequenzumrichter/EMI-Filter für Abschirmungsanlagen/EMI-Filter für militärische Anwendungen
  • Unser Vorteil: hohe Qualität/hohe Wirtschaftlichkeit/kurze Lieferzeit
  • Unser Service: Alle Produkte haben eine Garantie von zwei Jahren
  • Unsere Hauptkunden: Frequenzumrichter-Antrieb und Servo-Antriebssystem/MRT-Schutzsystem/Solarumrichtersystem/Schienenverkehrssystem usw.



EMV-Kammer RF Ferrit-Kachel-Absorber 6,7 mm 5,2 mm Höhe EMV-schalltoter Raum HF-AbschirmraumEMV-Kammer RF Ferrit-Kachel-Absorber 6,7 mm 5,2 mm Höhe EMV-schalltoter Raum HF-Abschirmraum
