Emc-Kammer-Ferritfliesen
,6.7mm Ferritfliesen
,Ferritfliesenabsorber
-
TypRC -Filter
-
ÜbertragungsfunktionTiefpass
-
PakettypOberflächenmontage
-
Nominale Mittenfrequenz50Hz
-
3 dB Bandbreite1 MHz
-
Einfügedämpfung100
-
Eingangsimpedanz50
-
Sperrbanddämpfung100
-
Basisgröße10*10
-
Standardhöhe5,2 mm, 6,7 mm
-
FarbeSchwarz
-
Mindestbestellmenge5 m²
-
ModelltypKachel 52, Kachel 67
-
Paketmit Teller
-
HafenShanghai
-
HerkunftsortChina
-
Markennamehaozhuo
-
ZertifizierungCE RoHS
-
ModellnummerH-100
-
Min Bestellmenge>Stücke =1000
-
Preis$2.90
-
Verpackung InformationenHolzetui
-
Versorgungsmaterial-Fähigkeit1000-teilig/Stücke pro Woche

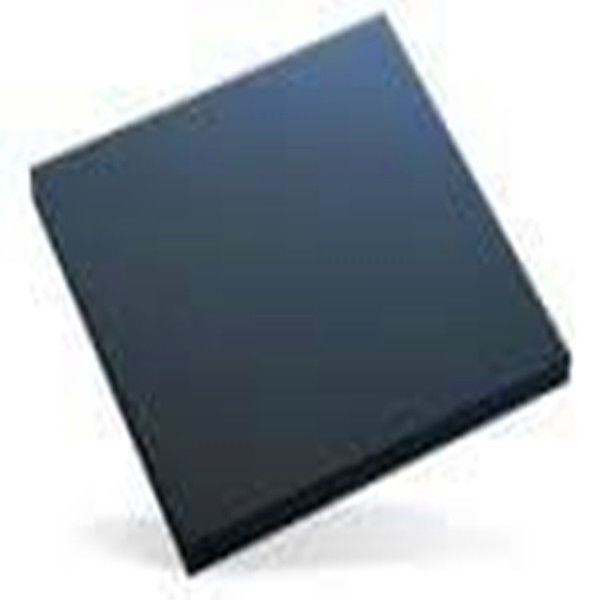

EMC-Kammer Ferritfliesen Absorber Anechoikkammer
6.7mm Dicke 100*100 Ferritfliesen für EMC-Kammer
Die wichtigsten physikalischen Eigenschaften von Ferrit innerhalb der Abschirmung besteht darin, dass es aus Domänen mit polarisierter Verzerrung besteht, die sich gegen die oszillierende Welle drehen, um die ausgestrahlte Energie zu absorbieren.Ferrite sind sehr gut zwischen dem Frequenzbereich 30MHz bis 800MHz mit Leistung abnimmt danach.

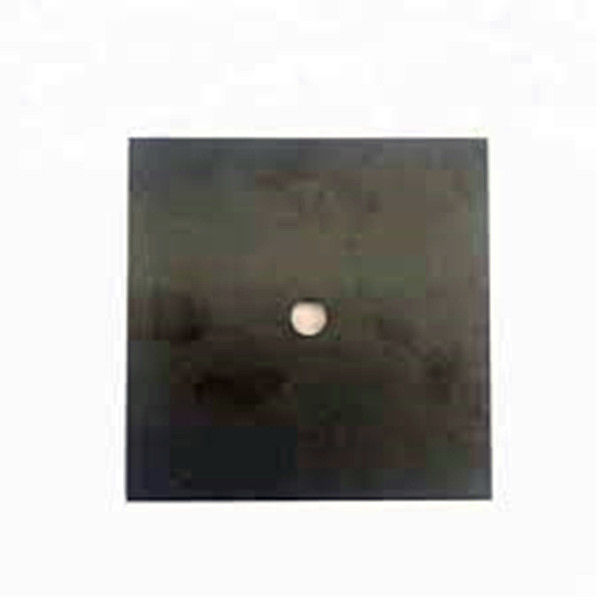

Größe der Ferritfliesen
· Größe der Basis: 100*100 mm
· Standardhöhe: 5,2 mm, 6,7 mm
· Durchmesser der Bohrung: 10 mm
| Erste Permeabilität | 5500 |
| Relativer Verlustfaktor | 15@0,1MHz |
| Sättigungsflussdichte | 280 ((1194A/m) |
| Remainenz | 180 |
| Zwangswirkung | 3 |
| Relative Temperaturfaktor | 3 |
| Die Curie-Temperatur. | 90 |
| Dichte | 4.85*1000 |
| Widerstandskraft | 100 |
| 30 MHz | - 25,5 dB |
| 100 MHz | -38 dB |
| 300 MHz | -19,5 dB |
| 500 MHz | -16 dB |
| 700 MHz | -12 dB |
| 1000 MHz | -10 dB |

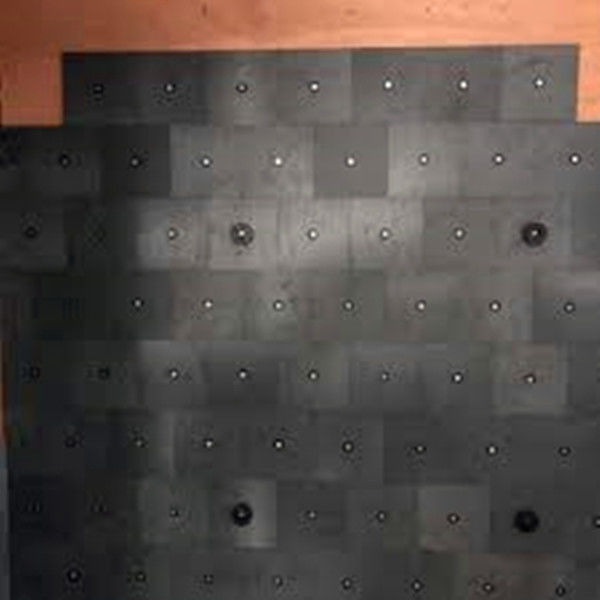

Anwendung von Ferritfliesen
· Für die EMV-Kammer verwendet
Basierend auf dem Prinzip der komplexen magnetischen Durchlässigkeit, die der komplexen dielektrischen Konstante gleich (oder fast gleich) ist.Materialien mit dieser Eigenschaft weisen eine Impedanz auf, die der des "freien Raums" entspricht, und reflektieren daher bei normaler Einfallrate keine ausgestrahlte EnergieFerritfliesen können 10dB - 25dB Absorption zwischen 30MHz und 1GHz liefern.

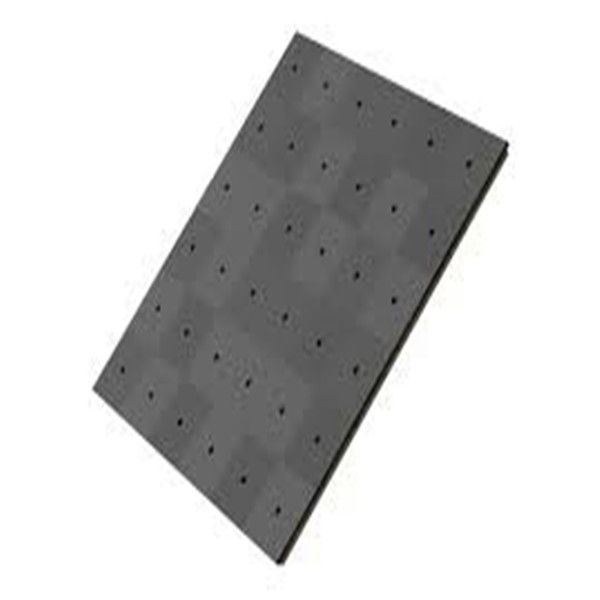

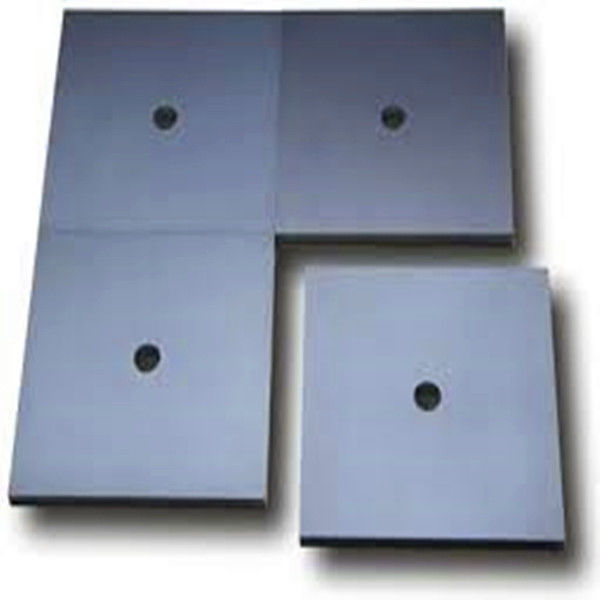

Größe für die EMV-Kammer aus Ferritfliesen
· Größe der Basis: 100*100 mm
· Standardhöhe: 5,5 mm, 6,7 mm
· Durchmesser der Bohrung: 10 mm
Antrag auf Ferritfliesen für EMV-KammernFür die EMV-Kammer verwendet
