Semianechoische Kammer Ferritfliesen Absorber für Emc Test rf Abschirmraum emc Anechoische Kammer rf abgeschirmter Raum
  • name
  • name
  • name
  • name
  • name
  • name

Semianechoische Kammer Ferritfliesen Absorber für Emc Test rf Abschirmraum emc Anechoische Kammer rf abgeschirmter Raum

MOQ: >Stücke =1000
Preis: $2.90
Standard Packaging: Holzetui
Supply Capacity: 1000-teilig/Stücke pro Woche
Detail Information
Product Description
Detail Information
Herkunftsort
China
Markenname
haozhuo
Zertifizierung
CE RoHS
Modellnummer
H-100
Typ:
RC -Filter
Übertragungsfunktion:
Tiefpass
Pakettyp:
Oberflächenmontage
Nominale Mittenfrequenz:
50Hz
3 dB Bandbreite:
1 MHz
Einfügedämpfung:
100
Eingangsimpedanz:
50
Sperrbanddämpfung:
100
Basisgröße:
10*10
Standardhöhe:
5,2 mm, 6,7 mm
Farbe:
Schwarz
Mindestbestellmenge:
5 m²
Modelltyp:
Kachel 52, Kachel 67
Paket:
mit Teller
Hafen:
Shanghai
Hervorheben:

Ferritfliese des halb schalltoten Raumes

,

Ferrit-Fliese für Emc-Test

,

Elektromagnetische Ferrit-Fliese

Product Description

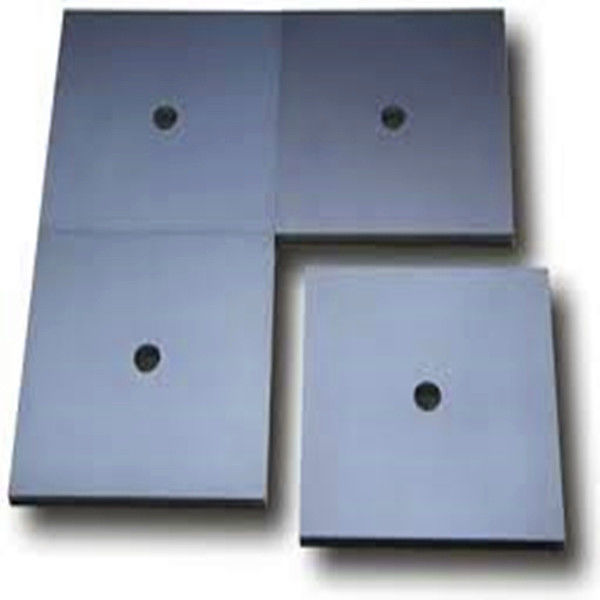

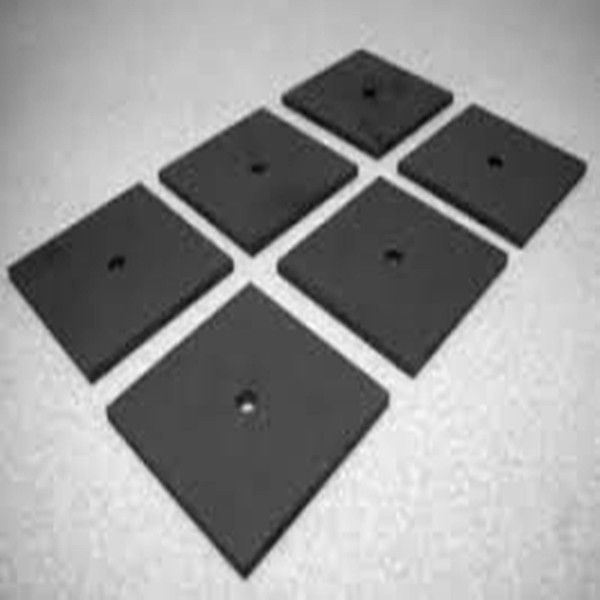

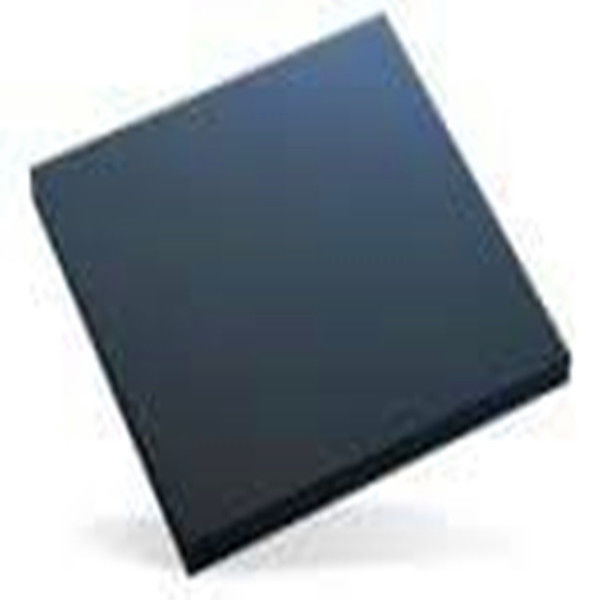

Semi-Anechoic-Kammer Ferritkachel



  • Frequenzbereich 30 MHz - 2 GHz
  • Dünne keramische Ferritkachel mit außergewöhnlichen HF-Absorptionseigenschaften
  • Sinterkeramik
  • Hervorragend für Hochleistungsanwendungen
  • Hochtemperatur-Anwendung bis zum Curie-Punkt von 203°F
  • Die Kachel weist keine Ausgasung auf
  • Ideal für Hochvakuum-Anwendungen

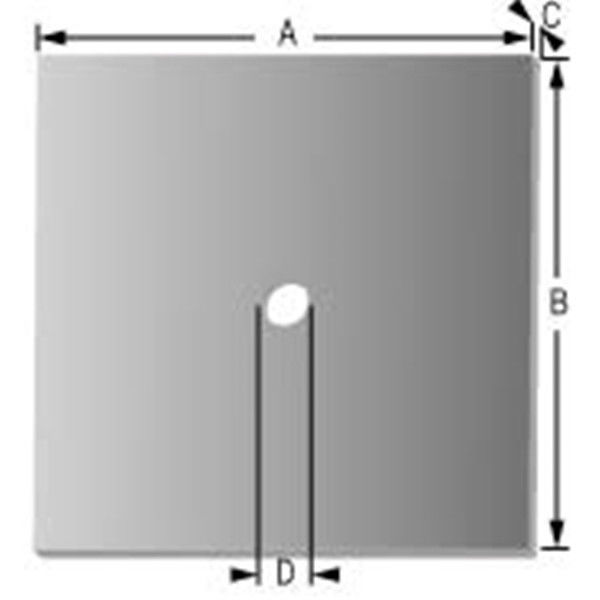

Größe der Ferritkachel

Basisgröße: 100*100mm

Standardhöhe: 5,2 mm, 6,7 mm

Durchmesser der Bohrung: 10 mm

Anfangsmagnetische Permeabilität 5500
Relativer Verlustfaktor 15@0,1MHz
Sättigungsmagnetische Flussdichte 280(1194A/m)
Remanenz 180
Koerzitivfeldstärke 3
Relativer Temperaturfaktor 3
Curie-Temperatur 90
Dichte 4,85*1000
Spezifischer Widerstand 100



30MHz -25,5dB
100MHz -38dB
300MHz -19,5dB
500MHz -16dB
700MHz -12dB
1000MHz -10dB

Anwendung der Ferritkachel

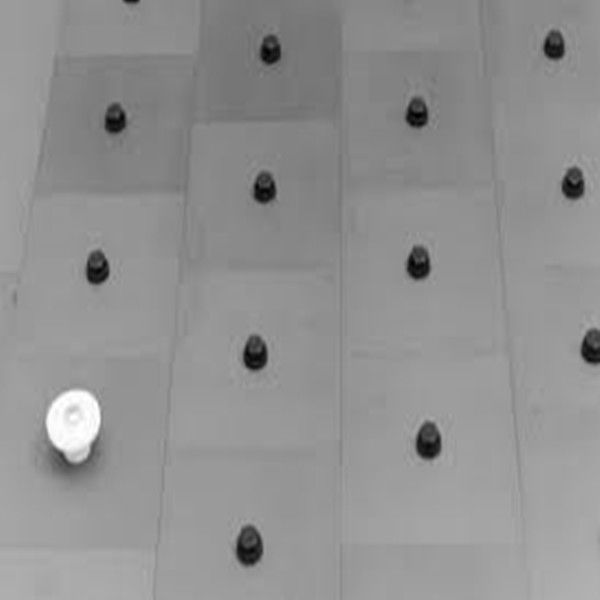

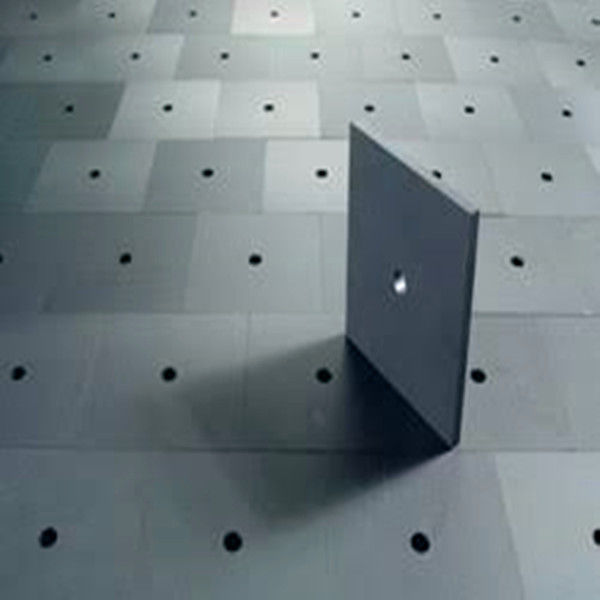

Verwendet für EMV-Kammer

Basiert auf dem Prinzip, dass die komplexe magnetische Permeabilität gleich (oder nahezu gleich) der komplexen dielektrischen Konstante ist. Materialien mit dieser Eigenschaft weisen eine Impedanz auf, die der des "freien Raums" entspricht, und reflektieren daher keine abgestrahlte Energie bei normalem Einfall. Ferritkacheln können zwischen 30 MHz und 1 GHz eine Absorption von 10 dB - 25 dB bieten. Die Kacheln sind dünn (ca. 0,26 Zoll), können aber schwer sein (etwa 10 Pfund pro Quadratfuß).



Größe für EMV-Kammer-Ferritkachel

Basisgröße: 100*100mm

Standardhöhe: 5,5 mm, 6,7 mm

Durchmesser der Bohrung: 10 mm



Anwendung für EMV-Kammer-FerritkachelVerwendet für EMV-Kammer



Über uns

  • Unser technisches Team verfügt über mehr als 10 Jahre Erfahrung in der Entwicklung von EMI-Filtern. Wir kennen die Sicherheitsstandards UL VDE CSA CE CQC usw. sehr gut.
  • Unser technisches Serviceteam beherrscht viele Arten von Prüfnormen wie industrielle Anwendungen (IEC61800-3 für Frequenzumrichter EN12015 für Aufzüge EN55011 für ISM-Geräte usw.) und militärische Anwendungen (GJB151A GJB152A usw.). Wir können EMI-Probleme schnell, effektiv und kostengünstig lösen.
  • Unsere Testgeräte: LCR-Digitalbrücke/Spannungsprüfgerät/Isolationswiderstandsprüfer/Spektrumanalysator/Induktivitätsprüfer/Standard-Signalquelle/Schirmraum/Störintensitätsmesser usw.
  • Unser Produkt: EMI-Filter für allgemeine Zwecke/EMI-Filter für Frequenzumrichter/EMI-Filter für Abschirmungseinrichtungen/EMI-Filter für militärische Anwendungen
  • Unser Vorteil: hohe Qualität/hohe Kosteneffizienz/kurze Lieferzeit
  • Unser Service: Alle Produkte haben eine zweijährige Garantie
  • Unsere Hauptkunden: Frequenzumrichter und Servoantriebssysteme/MRT-Abschirmungssysteme/Solarwechselrichtersysteme/Schienentransportsysteme usw.

Semianechoische Kammer Ferritfliesen Absorber für Emc Test rf Abschirmraum emc Anechoische Kammer rf abgeschirmter RaumSemianechoische Kammer Ferritfliesen Absorber für Emc Test rf Abschirmraum emc Anechoische Kammer rf abgeschirmter Raum

Semianechoische Kammer Ferritfliesen Absorber für Emc Test rf Abschirmraum emc Anechoische Kammer rf abgeschirmter Raum
