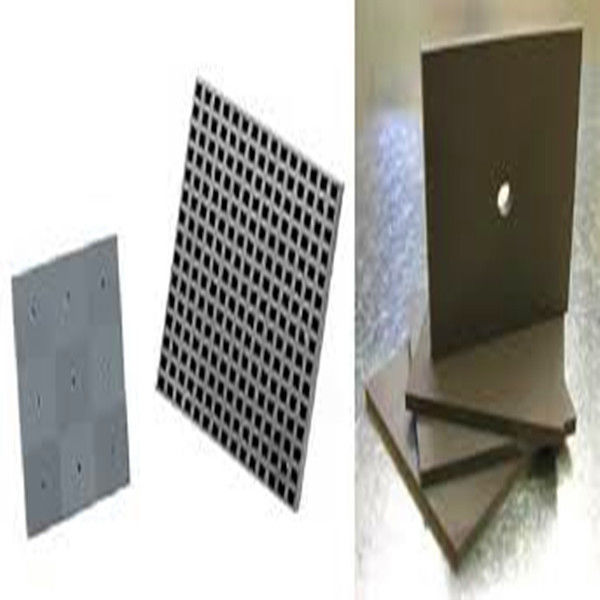

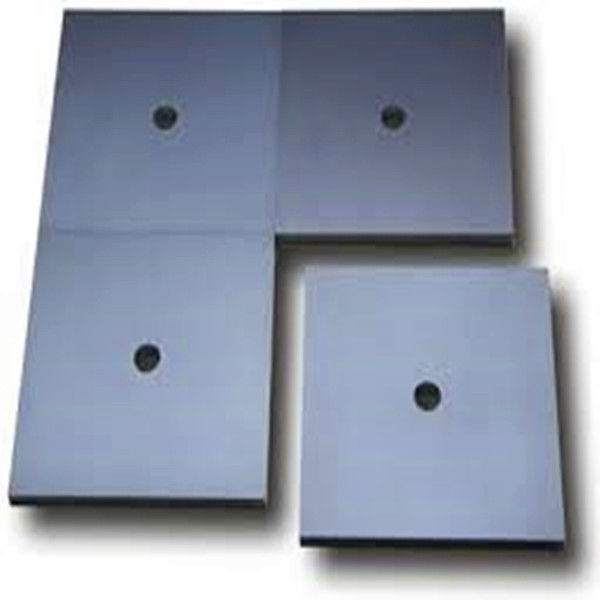

5,2mm dicke Ferrit-Fliesenabsorber für 3m EMV-Anechoic-Kammer RF-Abschirmraum
-
Hervorheben
5.2mm Ferrit-Fliesen-Absorber
,Schalltoter Raum-Ferrit-Fliesen-Absorber
,3m Kammer-Ferrit-Fliese
-
TypFerritfliese
-
Dicke5.2mm
-
FarbeSchwarz
-
Nominale Mittenfrequenz50/60Hz
-
3 dB Bandbreite14K
-
Einfügedämpfung100 dB
-
Eingangsimpedanz50 Ohm
-
Mindestbestellmenge500 STÜCK
-
LiefernAktie
-
Basisgröße100*100
-
Betriebsfrequenz50/60Hz
-
AnwendungEMC-KAMMER
-
HafenShanghai
-
HerkunftsortJiangsu, China
-
Markennameneutral
-
ZertifizierungCE RoHS
-
Modellnummer5,2
-
Min Bestellmenge1 - 9 Stücke
-
Preis$1000
-
Verpackung Informationen10 PC in einem Karton die Bruttomasse ist über 10Kg
-
Versorgungsmaterial-Fähigkeit100-teilig/Stücke pro Woche
5,2mm dicke Ferrit-Fliesenabsorber für 3m EMV-Anechoic-Kammer RF-Abschirmraum
Ferrit-Fliesen Größe
- Basisgröße: 100*100mm
- Standardhöhe: 5,2mm, 6,7mm
- Bohrdurchmesser: 10mm
Ferrit-Fliesen Anwendung

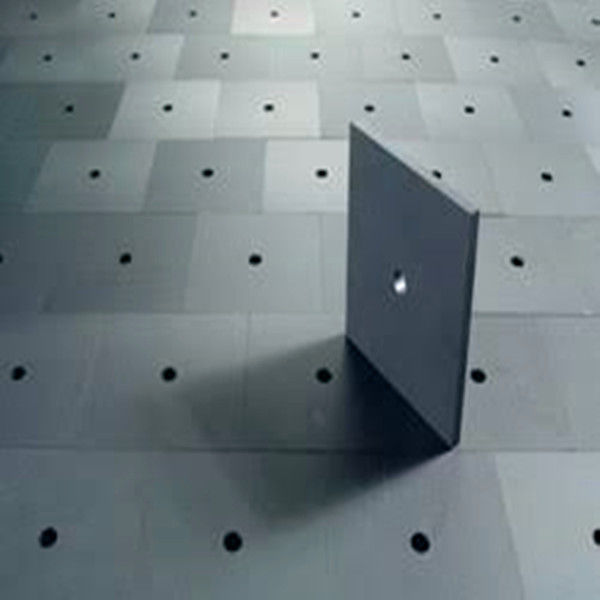

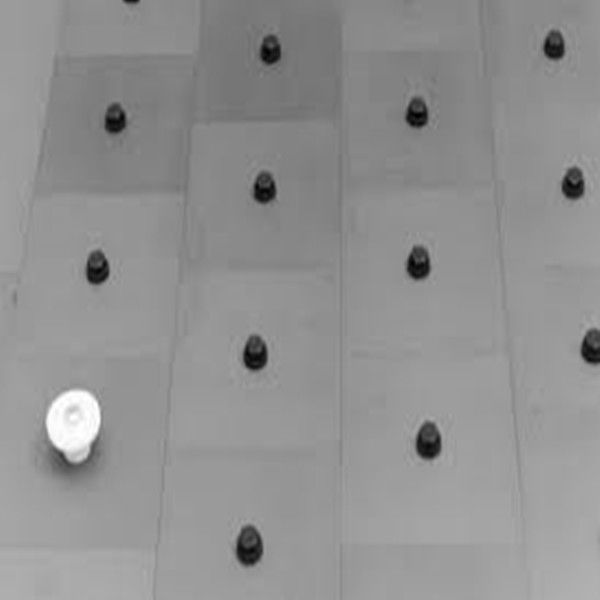

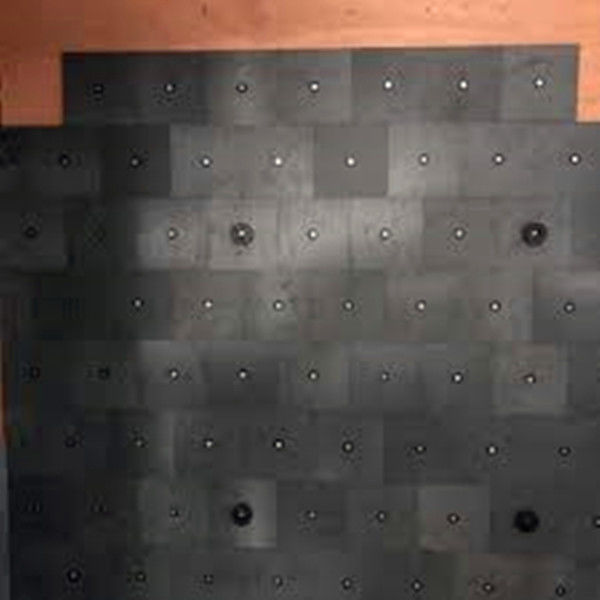

- Verwendet für EMV-Kammer
Basierend auf dem Prinzip, dass die komplexe magnetische Permeabilität gleich (oder nahezu gleich) der komplexen dielektrischen Konstante ist. Materialien mit dieser Eigenschaft weisen eine Impedanz auf, die der des "freien Raums" entspricht, und reflektieren daher keine abgestrahlte Energie bei senkrechtem Einfall.
Ferrit-Fliesen können zwischen 30MHz und 1GHz eine Absorption von 10dB - 25dB bieten. Die Fliesen sind dünn (ca. 0,26 Zoll), können aber schwer sein (etwa 10 Pfund pro Quadratfuß).
Größe für EMV-Kammer-Ferrit-Fliesen
- Basisgröße: 100*100mm
- Standardhöhe: 5,5mm, 6,7mm
- Bohrdurchmesser: 10mm
Anwendung für EMV-Kammer-Ferrit-Fliesen
Verwendet für EMV-Kammer
| Anfangssuszeptibilität | 5500 |
| Relativer Verlustfaktor | 15@0,1MHz |
| Sättigungsflussdichte | 280(1194A/m) |
| Remanenz | 180 |
| Koerzitivfeldstärke | 3 |
| Relativer Temperaturfaktor | 3 |
| Curie-Temperatur | 90 |
| Dichte | 4,85*1000 |
| Spezifischer Widerstand | 100 |
Leistung
| 30MHz | -25,5dB |
| 100MHz | -38dB |
| 300MHz | -19,5dB |
| 500MHz | -16dB |
| 700MHz | -12dB |
| 1000MHz | -10dB |
Materialeigenschaften von Hz-FT
| Eigenschaften | Symbol | Einheit | Wert |
| Anfangssuszeptibilität | μiac | 5500 ±20% | |
| Relativer Verlustfaktor | tanδ/μiac | ×10-6 | 15 (0,1MHz) |
| Sättigungsflussdichte | Bs | mT | 280 (1194A/m) |
| Remanenz | Br | mT | 180 |
| Koerzitivfeldstärke | Hc | A/m | 3 |
| Relativer Temperaturfaktor (20℃∼60℃) | αμr | ×10-6/℃ | 3 |
| Curie-Temperatur | Tc | ℃ | >90 |
| Dichte | δ | ㎏/㎥ | 4,85×103 |
| Spezifischer Widerstand | ρ | Ω·m | >100 |
Typische Grafik des Reflexionsverlusts (dB) und Spezifikation der Leistung
| Frequenz | Typisch | Spezifikation |
| 30MHz | -25,5dB | -24,0dB max. |
| 100MHz | -38,0dB | |
| 300MHz | -19,5dB | |
| 500MHz | -16,0dB | |
| 700MHz | -12,0dB | |
| 1000MHz | -12,0dB | -9,0dB max. |
| Teil | Abmessungen in mm |
| A | 99,95 +/-0,10 |
| B | 99,95 +/-0,10 |
| C | 6,70 +/-0,10 |
| D | 10,00 +/-0,20 |
| Gewicht | 330g |
